1-sekční hydraulický rozdělovač 80L s pákou a lano 2m

Dostupnost: Zeptejte se na termín dodání ?
Cena s DPH: 3 718,00 Kč 3718.00
Cena bez DPH: 3 072,73 Kč
quantity ks
přidat na seznam přání
Dodavatel: BADESTNOST.HYDROLIDER
Katalogové číslo: 81.10.35.013

Popis

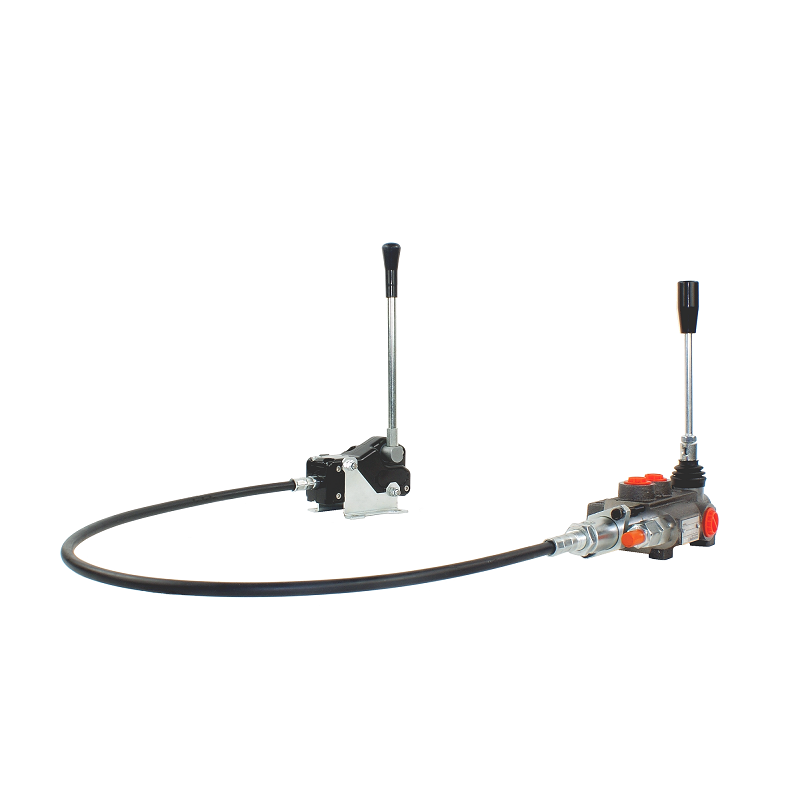

1 SEKČNÍ HYDRAULICKÝ ROZDĚLOVAČ 80L/MIN

S ALTERNATIVNÍM OVLÁDÁNÍM

V SADĚ S 2M LANEM A TĚLEM S PÁKOU



Výroba:

  • Rozdělovač: Badestnost, symbol: 1.10.35.010
  • Lano: Hydrolider, symbol: 1.20.00.013.1
  • Tělo s pákou: Hydrolider, symbol: 1.15.00.020

Uplatnění:

Sada je přizpůsobena různým typům strojů, jako jsou: zemědělské, sadové, lesnické, stavební, průmyslové stroje, traktory, postřikovače, nakladače TUR, cyklopy, nakladače HDS, nakladače, rypadla, zametací stroje a další hydraulicky ovládaná zařízení.

Používá se všude tam, kde je z bezpečnostních důvodů, lepšího komfortu ovládání a potřeby udržování čistoty nutné instalovat rozdělovač mimo kabinu. V kabině zůstává pouze řídicí jednotka (v tomto případě kabel a tělo s pákou).

Páka umístěná přímo vedle rozdělovače poskytuje alternativní ovládání hydraulického systému. Toto řešení umožňuje ovládání stejného rozdělovače ze dvou různých míst na stroji.

HYDRAULICKÝ ROZDĚLOVAČ

Technická data:

  • Doporučený průtok oleje v systému: 0 - 80L/min
  • Maximální vstupní tlak: 250 bar
  • Maximální zpětný tlak: 50 barů
  • Maximální tlak v sekcích: 300 barů
  • Přepadový ventil je z výroby nastaven na 180 barů
    ± 30 bar.

Před uvedením do provozu se doporučuje zkontrolovat a upravit tlak. Možnost samoregulace, jedna plná otáčka upraví tlak o 30 barů.

Spojení:

  • Vnitřní závity v těle:
    napájení: 1/2''; návrat: 3/4''; sekce: 1/2''
  • Vnitřní závit trubky pro lano: M16x1,5
  • Vnitřní závit na konci posuvníku: M6x1,5

Teplotní rozsah a typ oleje:

  • Přípustná teplota okolí: -40C až +60C
  • Přípustná teplota oleje: -15C až +80C
  • Vzácnější vysoce kvalitní olej: LOTOS AGROL BOXOL 26
  • Vysoce kvalitní hustý olej: FUCHS AGROFARM HYDRATEC HVI 46

Ovládání a princip činnosti:

  • Příkladné ovládání: jednostranný nebo oboustranný válec a také hydraulický motor v obou směrech.
  • 3polohový jezdec (1 - 0 - 2) na pružině, tj. Po uvolnění páky se sám vrátí do neutrální polohy.
  • V neutrální poloze olej volně proudí do zpětného potrubí, čerpadlo je vyloženo.
  • Možnost sériového připojení ke stávajícímu systému (nutná tlaková objímka).
TĚLO S PÁKOU A LANEM

Technická data:

  • Materiál těla: plast
  • Materiál držáků připevněných k základně:
    galvanizovaná ocel
  • Posuvné ovládání rozdělovače: v obou směrech
  • Lze zapojit do série s jinými, stejnými těly
  • Celková tloušťka těla: 49mm
  • Délka ovládacího lano: 2000mm
  • Vnější závit koncového pouzdra vnějšího pláště: M16x1,5
  • Vnější závit konce lanu: M6x1
