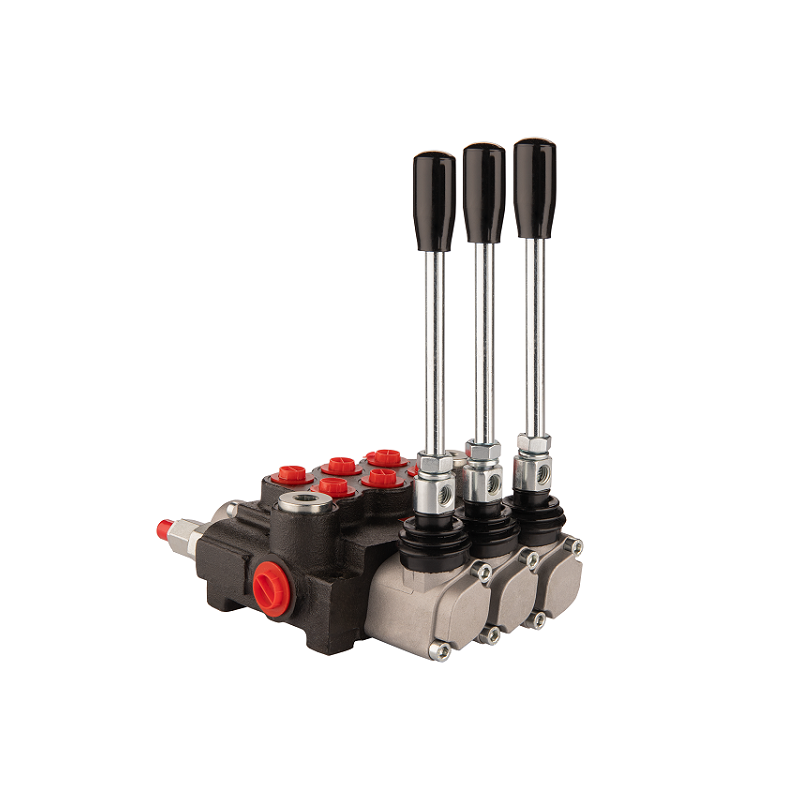

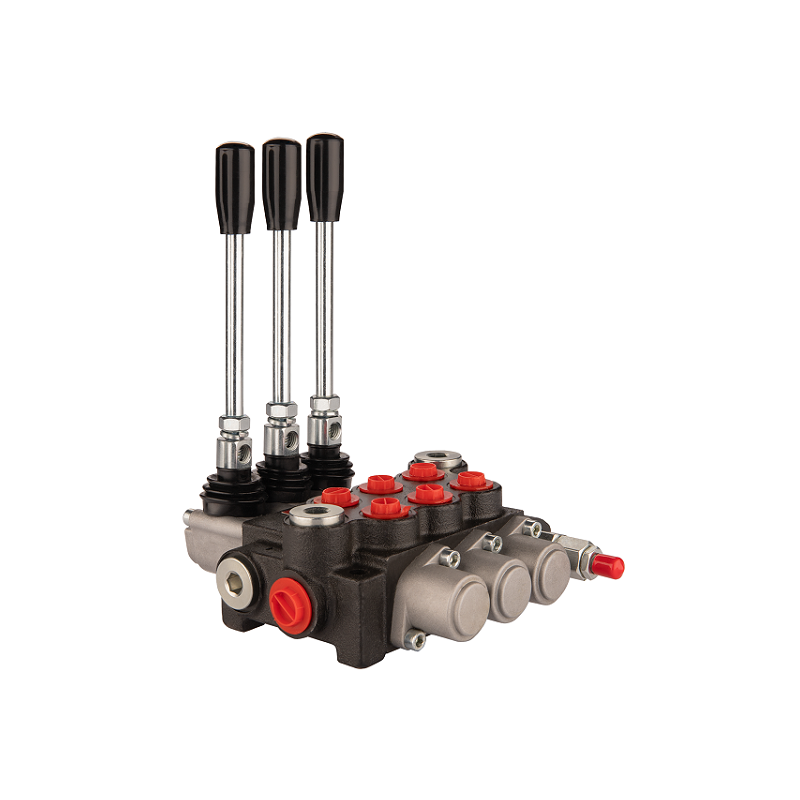

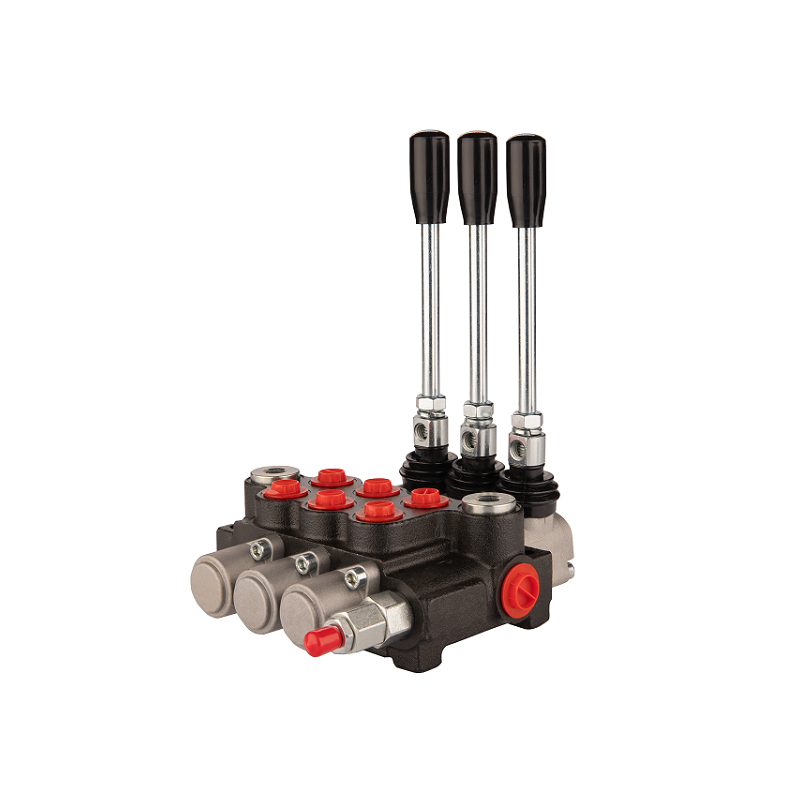

3-sekční hydraulický rozdělovač 40 l/min 3P40 s přípojkami 22/18 Hydrolider
Popis
3-SEKČNÍ HYDRAULICKÝ DISTRIBUTOR 3P40A1A1A1GKZ1

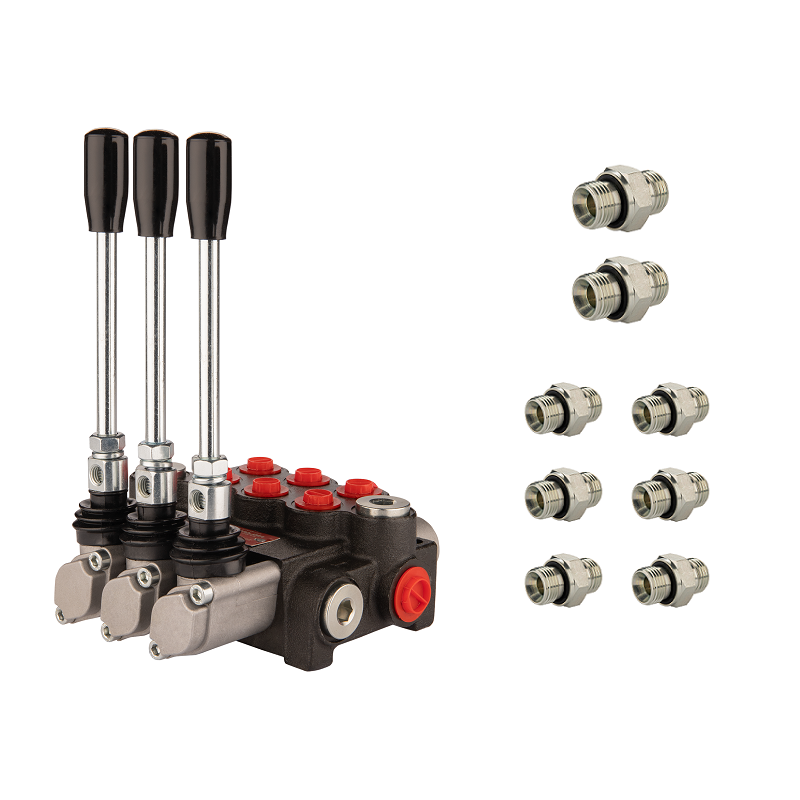

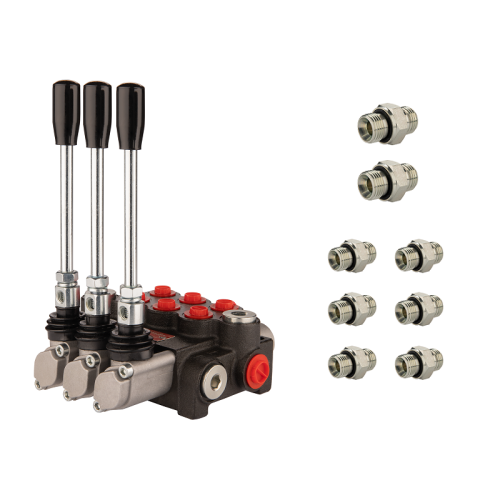

SE SADA PŘIPOJENÍ S VÝSTUPEM M22x1,5 a M18x1,5
Symbol: | 81.10.01.030.2218 |
Výrobce dílu: | Hydrolider |
Aplikace: |
Určeno pro ovládání jednostranných nebo oboustranných válců. Má tlakový výstup N potřebný pro sériové připojení nebo pro instalaci rozdělovače jako dalšího do stávajícího systému. Rozvaděč je určen pro různé typy strojů jako jsou: zemědělské stroje, traktory, postřikovače, tourery, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení. |
Maximální průtok: | 40 l/min |
Řízení: | jednostranný nebo oboustranný válec |
Počet sekcí: | 3 |

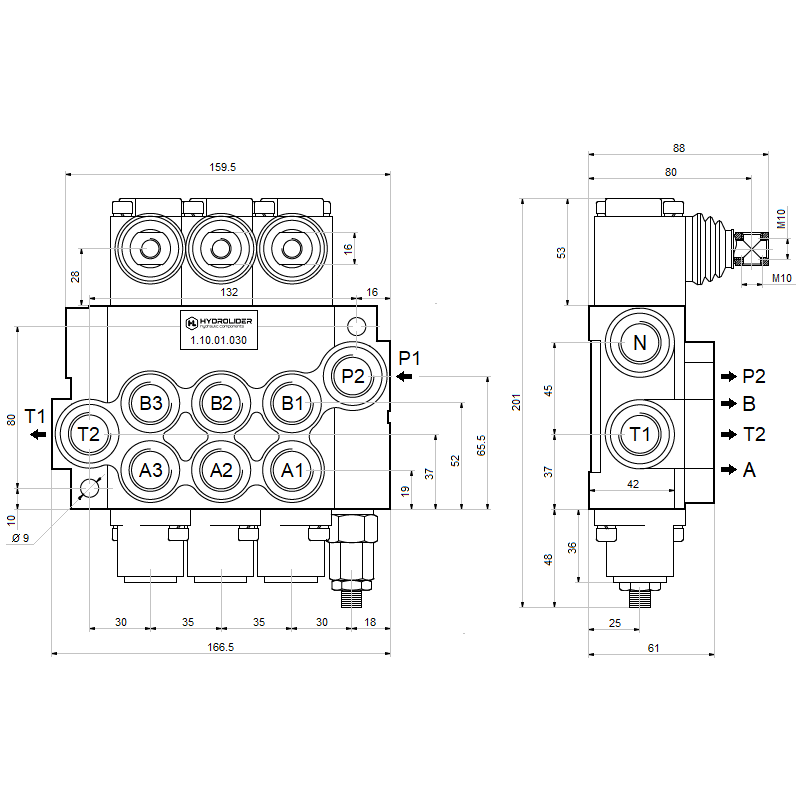

Vnitřní závity v těle: | napájení: G 1/2"; návrat: G 1/2" ; sekce: G 3/8" |

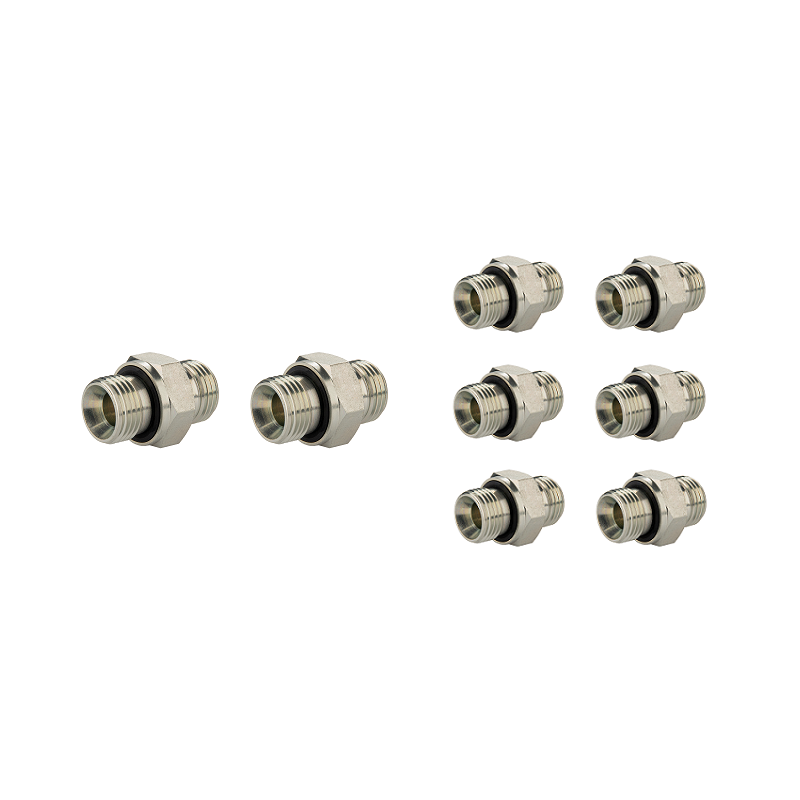

Připojovací sada a připojení hadice: |
Všechny spoje nabízené v sadě mají těsnění NBR, které zajišťuje těsné spojení s rozdělovačem. Na straně hydraulického vedení mají přípojky 24° hrdlo přizpůsobené hadicím s koncovkami DKOL, DKOL-90, DKOL-45 s typickým upínacím kuželem 24°. Spojení s hadicemi nevyžaduje dodatečné těsnění.
|
Maximální přívodní tlak: | 315 bar |
Maximální zpětný tlak: | 50 bar |
Maximální tlak na sekce: | 300 bar |
Ovládání pákou: |
|
Přepouštěcí ventil: |

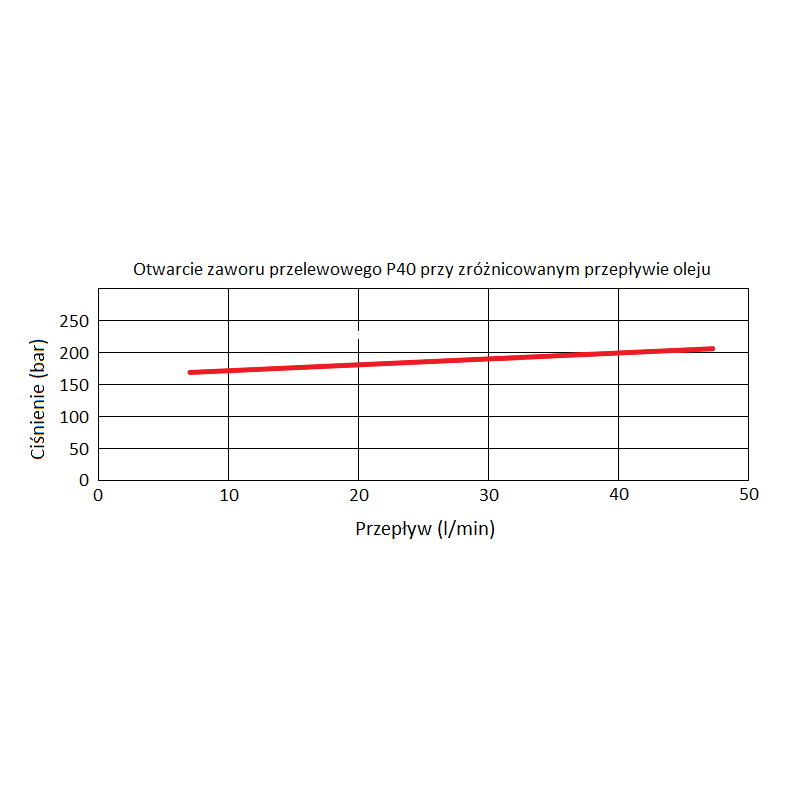

Otevírací tlak přepouštěcího ventilu se zvyšuje úměrně s rostoucím průtokem:
Sady pro přesné měření tlaku naleznete v sekci Manometry - měřicí sady. Před spuštěním se doporučuje zkontrolovat a nastavit vhodný tlak. Možnost samočinného nastavení, změna plné otáčky o 30 bar. |
Přípustná okolní teplota: | -40 C až +60 C |
Přípustná teplota oleje: | -15 C až +80 C |
Doporučený hydraulický olej: | na bázi minerálního oleje, např. HL 32 nebo HL 46 |
