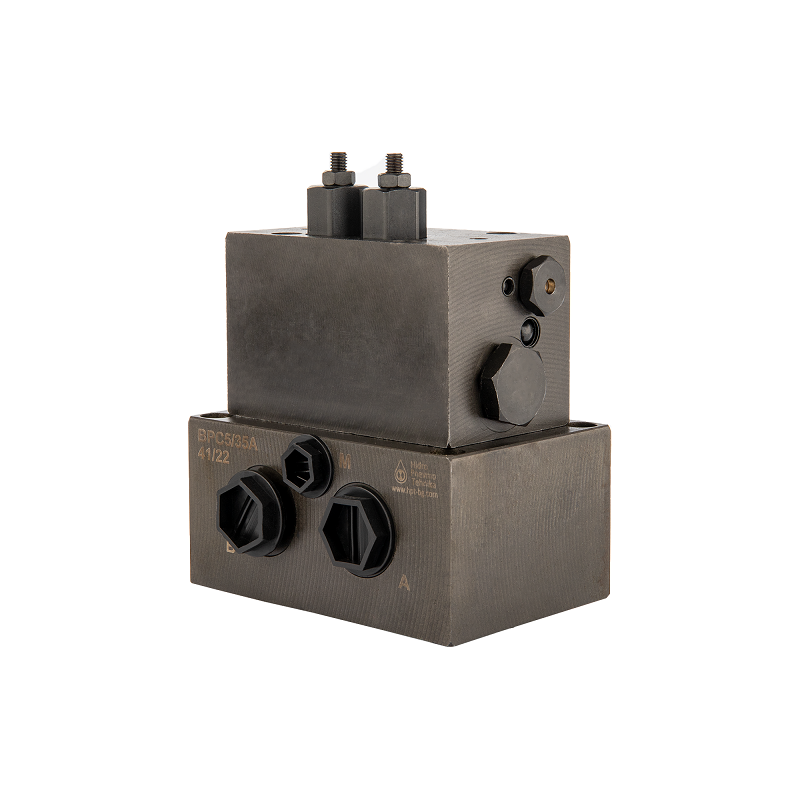

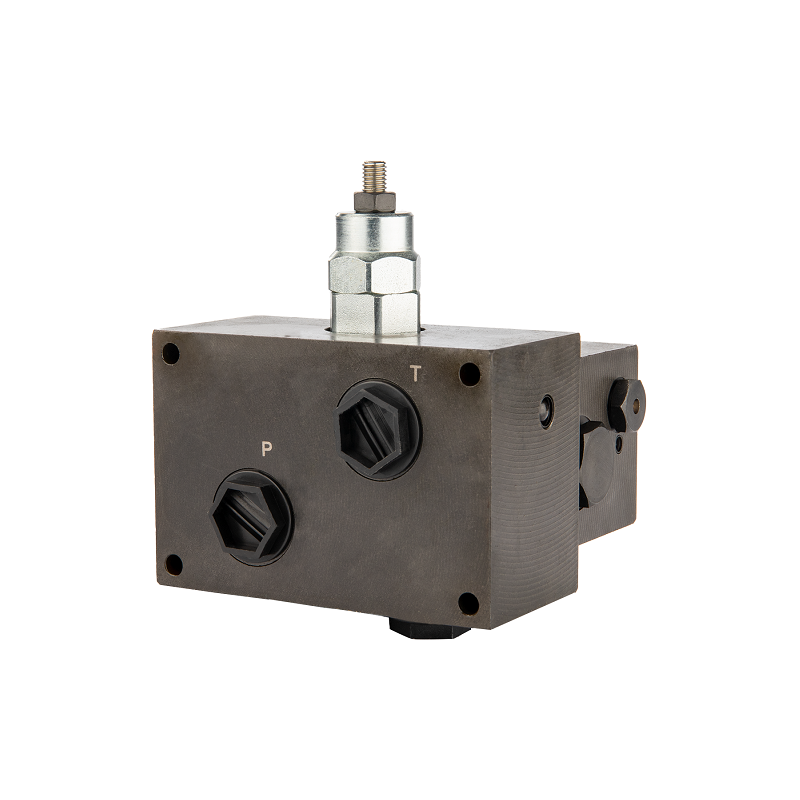

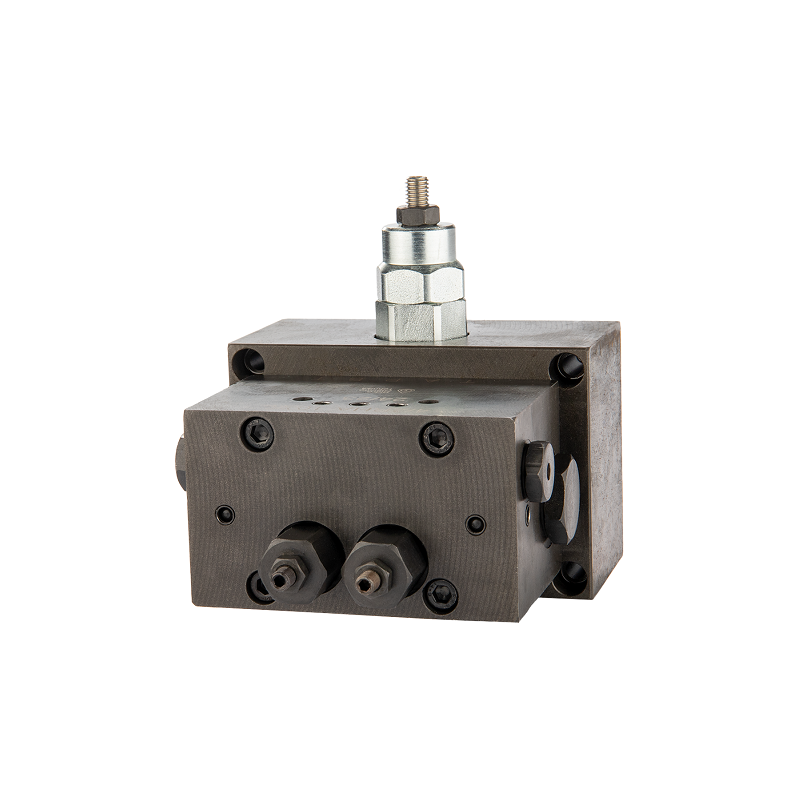

Automatický cetopový přepínací ventil pro závity škrabky na hnůj: 1/2" průtok: 80 l/min max. tlak: 350 bar
Popis
HYDRAULICKÝ PŘEPÍNACÍ VENTIL SHRNOVAČE HNOJE
S REGULACÍ SPÍNACÍHO TLAKU POHONU
Symbol: |
81.35.58.020 |
Výrobce dílů: |
Hydrolider |
Aplikace: |
Je široce používán v hydraulických systémech v zemědělství, stavebnictví a průmyslu. Zpětný ventil, nazývaný také přepínací nebo automatický ventil, slouží především k cyklickému přepínání pohybu pístnice servomotoru. Doporučeno pro automatické ovládání pohonu ve shrabovačích hnoje nebo štípačkách dřeva. |

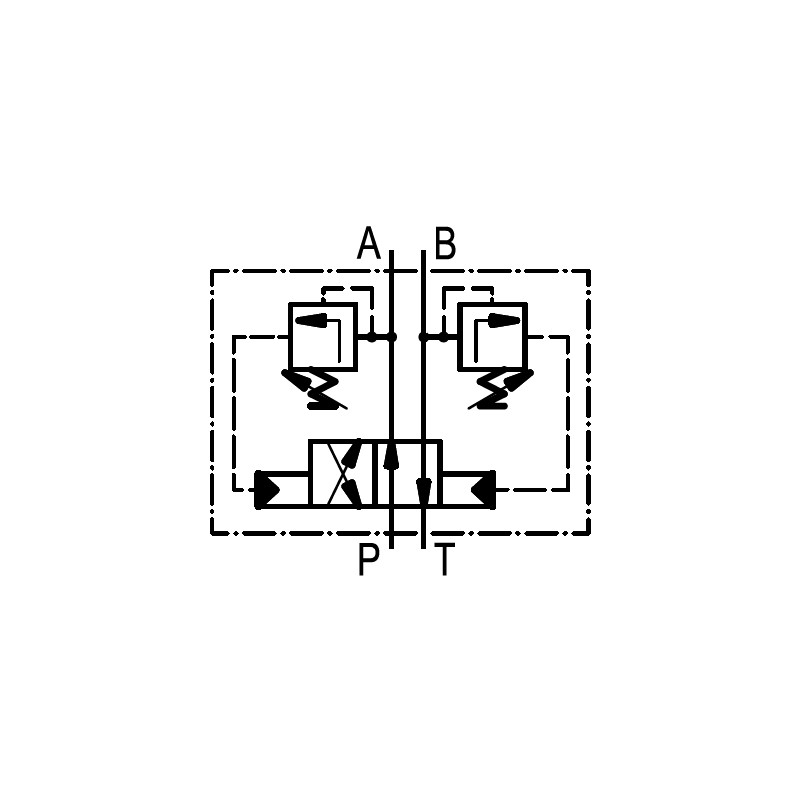

Princip fungování: |
Ventil připojený k trvalému zdroji oleje, např. z čerpadla nebo rozdělovače, způsobuje cyklický provoz dvojčinného pohonu. Pístnice ovladače vykonává střídavě nepřetržitý pohyb tam a zpět vysouvání a zatahování. Přídavné přepínací ventily umožňují individuální nastavení přepínacího tlaku v obou krajních polohách pístnice. |

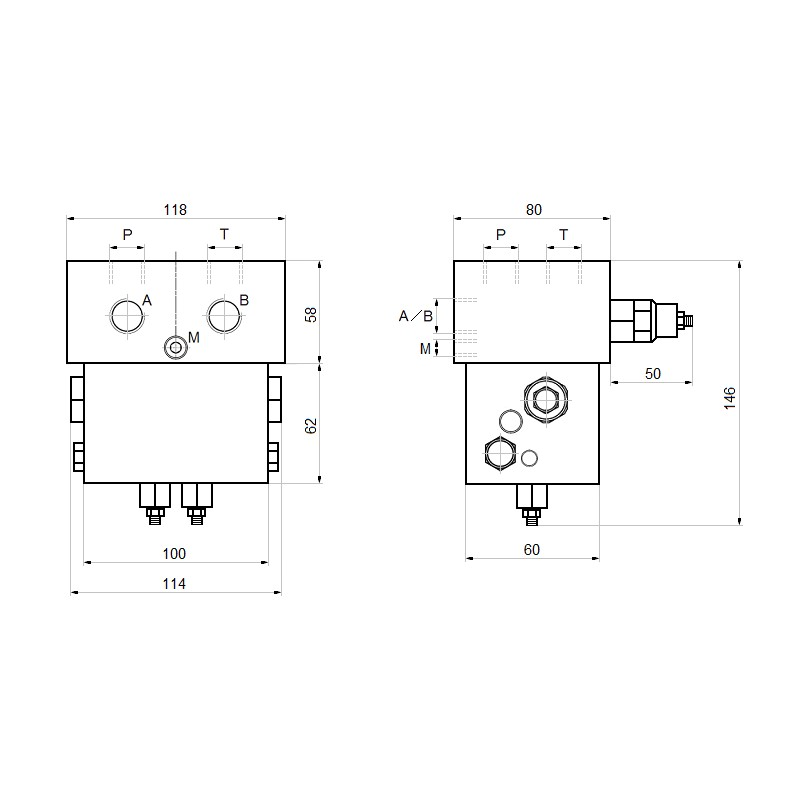

Spojení: |
Připojte P a T k přívodnímu potrubí, například k části v rozdělovači, nebo k čerpadlu a nádrži. Připojte A a B k přijímači, např. k dvojčinnému hydraulickému válci. Připojte M k manometru (volitelný) nebo jej zapojte zástrčkou (není součástí dodávky). |
Maximální průtok: |
80 l/min |
Počet hydraulických otvorů v těle: |
4 |
Vnitřní závity v těle [BSP]: |
1/2'' |
Vnitřní závit v těle tlakoměru [BSP]: |
1/4'' |
Materiál: |
modřená ocel |
Maximální povolený tlak: |
350 bar |
Tovární nastavení hlavního pojistného ventilu: |
250 bar |
Možnost nastavení hlavního přepouštěcího ventilu: |
70 - 350 bar |
Tovární nastavení přepínacích ventilů cyklu: |
180 bar |
Rozsah nastavení přepínacích ventilů: |
50 - 200 bar |
Přípustná okolní teplota: |
-20 C až +50 C |
Přípustná teplota oleje: |
-20 C až +80 C |
Typ oleje: |
Hydraulický olej na bázi minerálního oleje |
