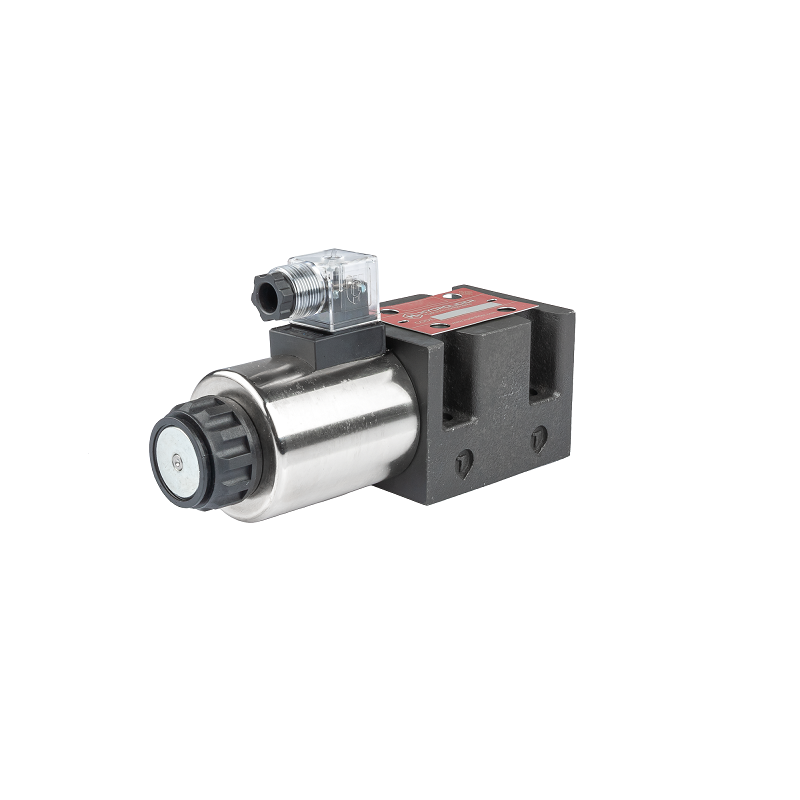

Cetop 5 NG10 (EB) 24V 2-polohový elektroventil
Popis
CETOP TYP 5 NG10 DESKOVÝ HYDRAULICKÝ ROZVADĚČ
ELEKTRICKY OVLÁDANÝ 24V 2-POLOHOVÝ POSUVNÍK S
SCHÉMA EB
Symbol: |
81.10.69.001.24 |
Výrobce dílu: |
Hydrolider |
Aplikace: |
Je široce používán v hydraulických systémech ve stavebnictví, zemědělství a průmyslu. Posuvné rozdělovače pro deskovou instalaci se používají k ovládání směru toku oleje, což vede ke specifickému pohybu nebo zastavení přijímače, např. pohonu nebo hydraulického motoru. |
Technická data: |
V neutrální poloze (bez proudu) je jezdec ve výchozí poloze (0), tato poloha je udržována stabilizačními pružinami. Po přivedení proudu do elektromagnetu posunovač změní polohu jezdce do polohy (1), čímž změní směr proudění oleje. |

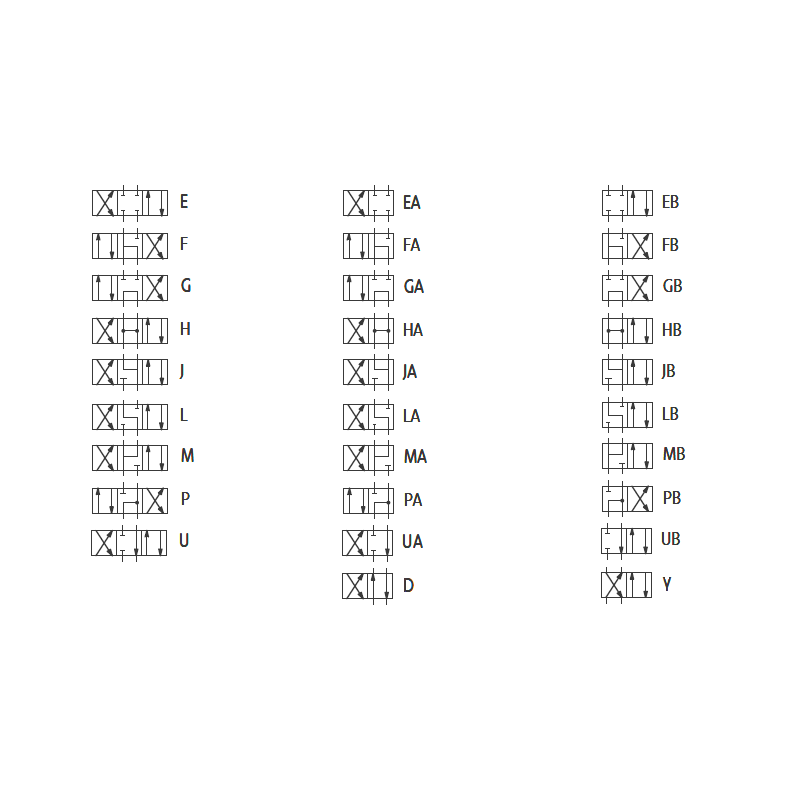

Hydraulické schéma: |
EB |
Připojení portů na pozici (0): |
P / T / A / B |
Připojení portů na pozici (1): |
P---A / B---T |
Maximální průtok: |
120 l/min |
Maximální tlak: |
315 bar |
Napětí: |
24V DC |
Přípustná okolní teplota: |
-40 C až +60 C |
Přípustná teplota oleje: |
-15 C až +80 C |
Doporučený hydraulický olej: |
na bázi minerálního oleje, např. HL 32 nebo HL 46 |
Doporučená filtrace oleje: |
na úrovni 10 - 15 µ |
