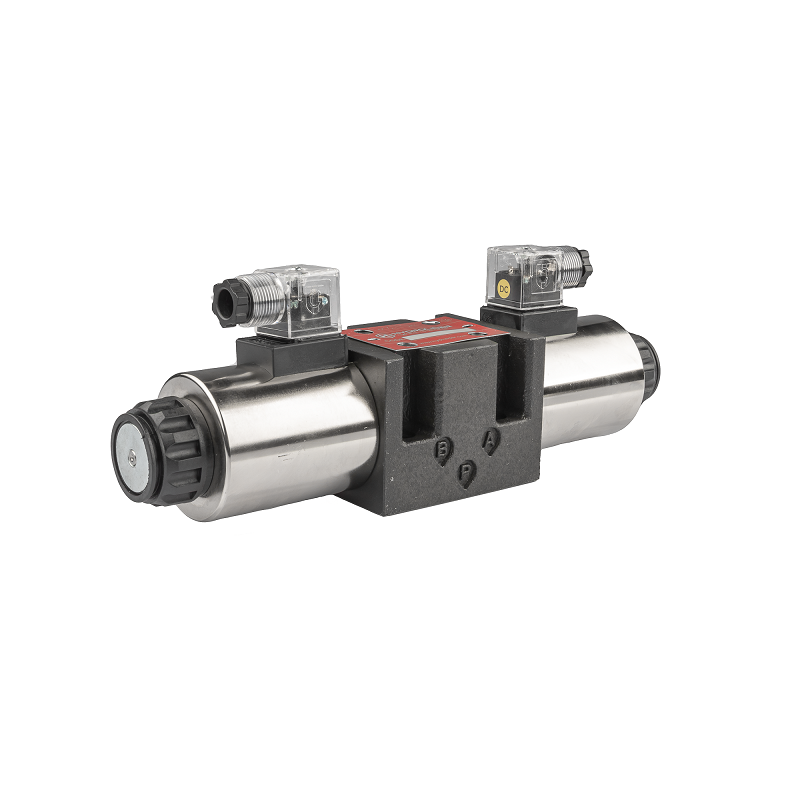

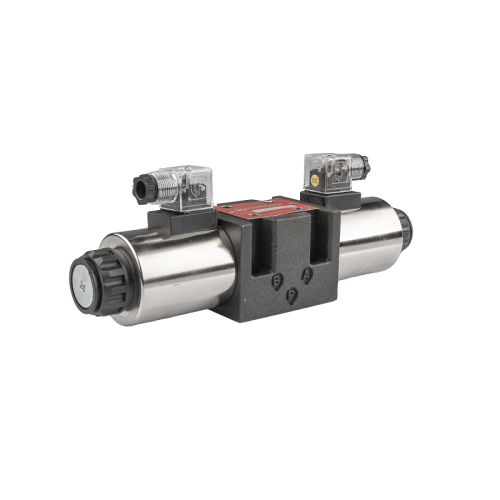

Cetop 5 NG10 (L) 230V 3-polohový elektroventil

Dostupnost: skladem

Odesláno v rámci: 48 hodin

Cena s DPH: 3 724,00 Kč 3724.00

Cena bez DPH: 3 077,69 Kč

quantity ks

Dodavatel:

Katalogové číslo: 81.10.69.110.230

CETOP TYP 5 NG10 DESKOVÝ HYDRAULICKÝ ROZVADĚČ

ELEKTRICKY OVLÁDANÝ 230V 3-POLOHOVÝ POSUVNÍK S

DIAGRAM L

Symbol:	81.10.69.110.230
Výrobce dílu:	Hydrolider
Aplikace:	Je široce používán v hydraulických systémech ve stavebnictví, zemědělství a průmyslu. Posuvné rozdělovače pro deskovou instalaci se používají k ovládání směru toku oleje, což vede ke specifickému pohybu nebo zastavení přijímače, např. pohonu nebo hydraulického motoru. Díky svému hydraulickému provedení může být rozdělovač použit jako pracovní sekce při výstavbě kompletní deskový rozdělovač typ CETOP 5 NG10. Rozvaděč umožňuje ovládat dvojčinný akční člen nebo hydromotor v obou směrech.
Technická data:	V neutrální poloze (bez proudu) je jezdec ve výchozí poloze (0), tato poloha je udržována pružinami stabilizující. Po přivedení proudu na jeden ze dvou elektromagnetů posunovač změní polohu jezdce do polohy (1) nebo (2), čímž se změní směr proudění oleje.

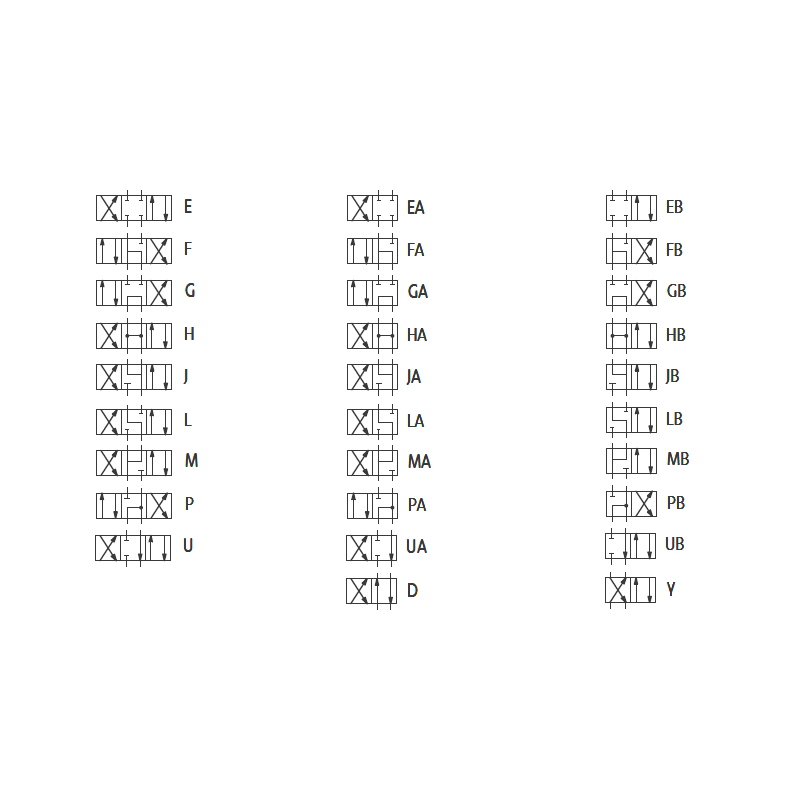

Hydraulické schéma:	L
Připojení portů na pozici (0):	P / B / A---T
Připojení portů na pozici (1):	P---B / A---T
Připojení portů na pozici (2):	P---A / B---T
Maximální průtok:	120 l/min
Maximální tlak:	315 bar
Napětí:	230V DC
Přípustná okolní teplota:	-40 C až +60 C
Přípustná teplota oleje:	-15 C až +80 C
Doporučený hydraulický olej:	na bázi minerálního oleje, např. HL 32 nebo HL 46
Doporučená filtrace oleje:	na úrovni 10 - 15 µ
