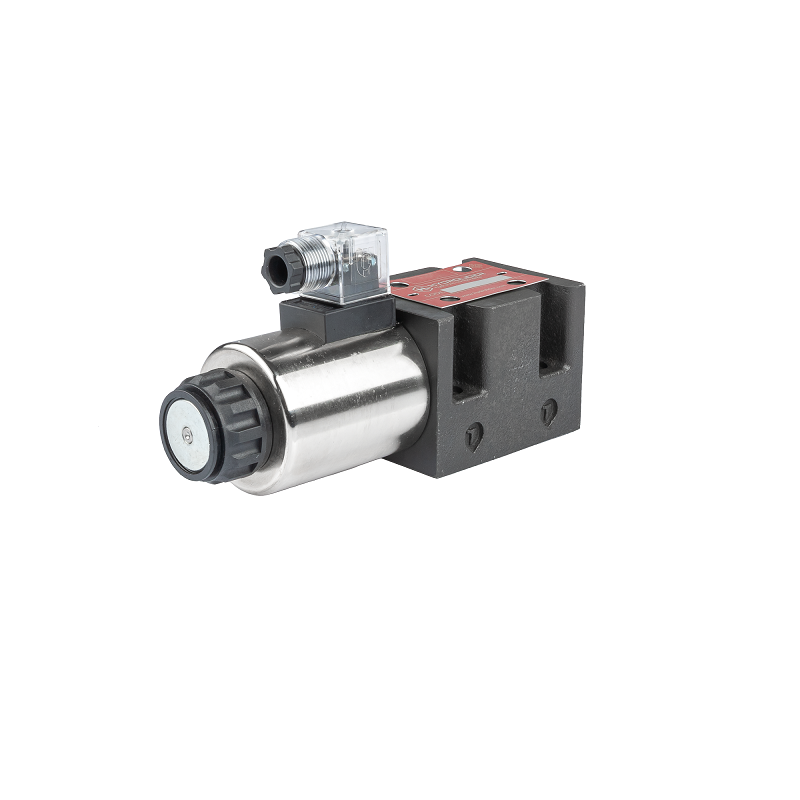

Cetop 5 NG10 (UB) 12V 2-polohový elektroventil
Popis
CETOP TYP 5 NG10 DESKOVÝ HYDRAULICKÝ ROZVADĚČ
ELEKTRICKY OVLÁDANÝ 12V 2-POLOHOVÝ POSUVNÍK S
SCHÉMA UB
Symbol: |
81.10.69.017.12 |
Výrobce dílu: |
Hydrolider |
Aplikace: |
Je široce používán v hydraulických systémech ve stavebnictví, zemědělství a průmyslu. Posuvné rozdělovače pro deskovou instalaci se používají k ovládání směru toku oleje, což vede ke specifickému pohybu nebo zastavení přijímače, např. pohonu nebo hydraulického motoru. |
Technická data: |
V neutrální poloze (bez proudu) je jezdec ve výchozí poloze (0), tato poloha je udržována pružinami stabilizující. Po přivedení proudu do elektromagnetu posunovač změní polohu jezdce do polohy (1) a zároveň se změní směr proudění oleje. |

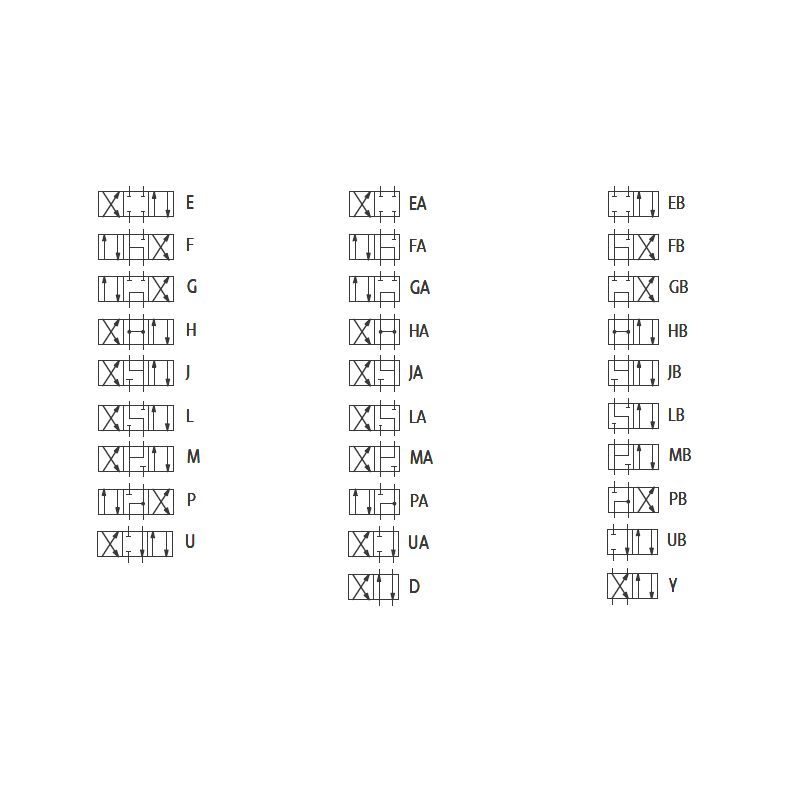

Hydraulické schéma: |
UB |
Připojení portů na pozici (0): |
P / A / B---T |
Připojení portů na pozici (1): |
P---A / B---T |
Maximální průtok: |
120 l/min |
Maximální tlak: |
315 bar |
Napětí: |
12V DC |
Přípustná okolní teplota: |
-40 C až +60 C |
Přípustná teplota oleje: |
-15 C až +80 C |
Doporučený hydraulický olej: |
na bázi minerálního oleje, např. HL 32 nebo HL 46 |
Doporučená filtrace oleje: |
na úrovni 10 - 15 µ |
