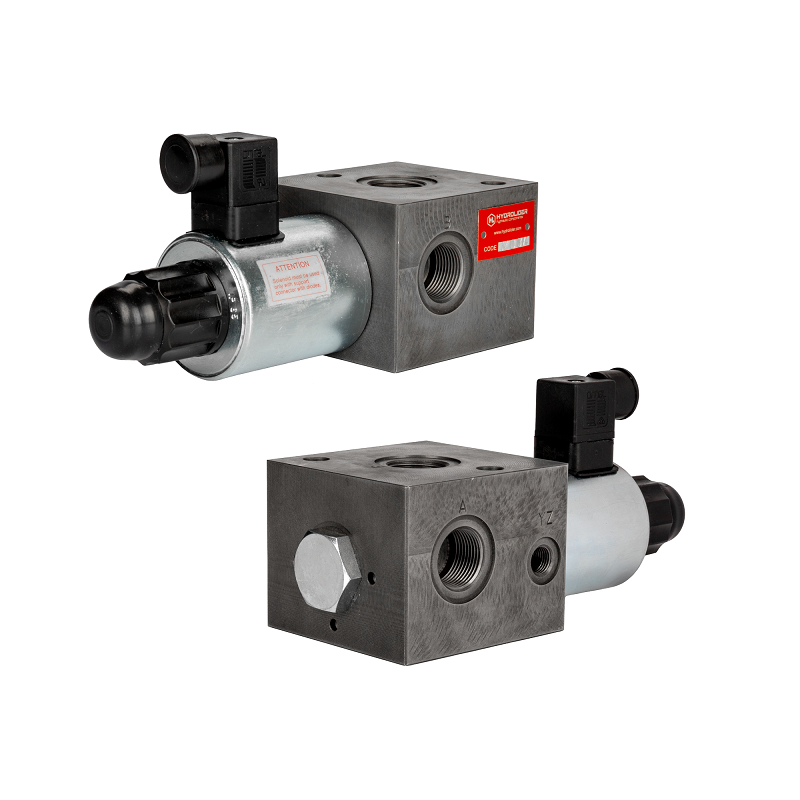

Elektricky ovládaný 3cestný hydraulický ventil 3/2 závity: 3/4" napětí: 12V průtok: 100L/min max. tlak: 350bar
Popis
3-CESTNÝ HYDRAULICKÝ VENTIL 3/2 ZÁVIT 3/4"
ELEKTRICKY OVLÁDANÉ 12V
Aplikace: |
Je široce používán v hydraulických systémech v zemědělství, stavebnictví a průmyslu. Třícestný ventil se používá k přesměrování hlavního proudu oleje z jednoho zásobníku (A) do druhého zásobníku (B). V tovární poloze (bez elektřiny) je přijímač A napájen, zatímco přijímač B je odpojen. Po přivedení proudu do cívky ventilu se odpojí přijímač A a otevře se přijímač B. Přijímače mohou být: dvě různá hydraulická vedení nebo motory, pohony, nádrže a další prvky silové hydrauliky. |
Spojení: |
Připojte P k přívodnímu potrubí a A a B ke dvěma hydraulickým potrubím nebo spotřebičům, mezi kterými se má přepínat průtok oleje. Připojte ZN k vratnému potrubí nebo přímo k nádrži pro zvýšení maximálního tlaku z 250 barů na 350 barů, nebo zaslepte kovovou zátkou. Má tlačítko pro ruční ovládání posuvníku při výpadku proudu. |

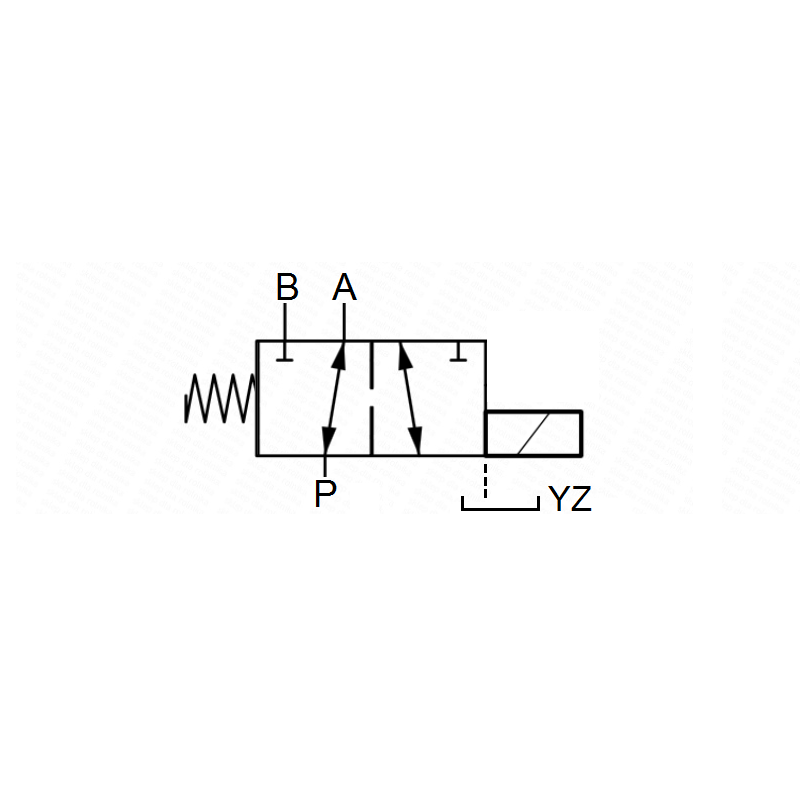

Srovnávací symboly: |
KVC-3/2-10-41B-24DC-3/4-YZ |
Počet hydraulických otvorů v těle: |
3 (+ drain port YZ) |
Maximální průtok: | 100L/min |
Vnitřní závity v těle [BSP]: |
3/4'' |
Zdroj napájení: |
12V |
Materiál: |
litina |
Maximální povolený tlak bez YZ kanálu: |
210bar |
Maximální přípustný tlak s YZ kanálem: |
350bar |
Přípustná okolní teplota: |
-20°C až +50°C |
Přípustná teplota oleje: | -20°C až +120°C |
Typ oleje: |
hydraulický olej na bázi minerálního oleje |
