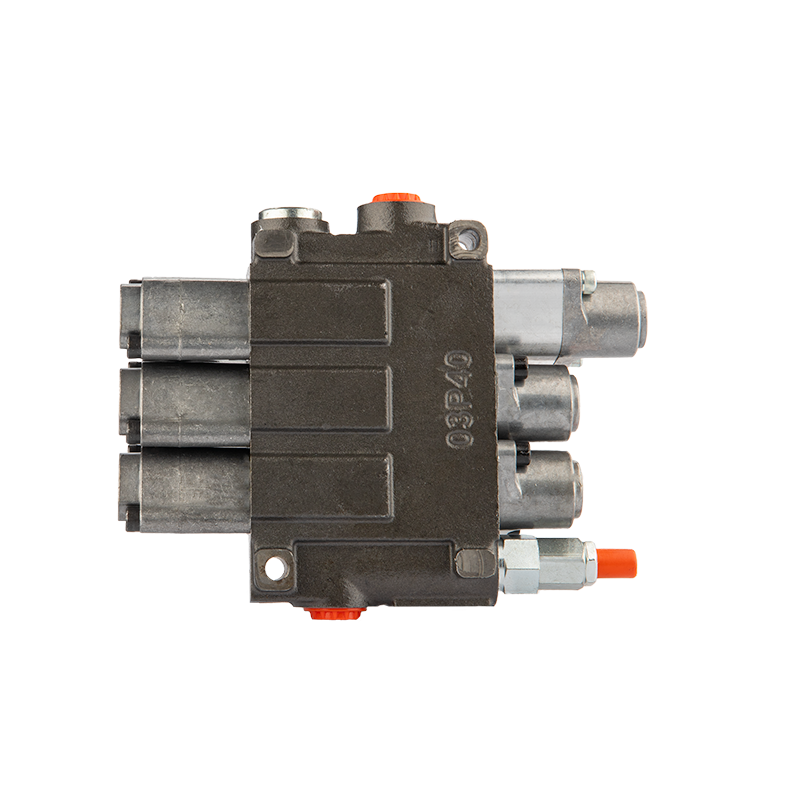

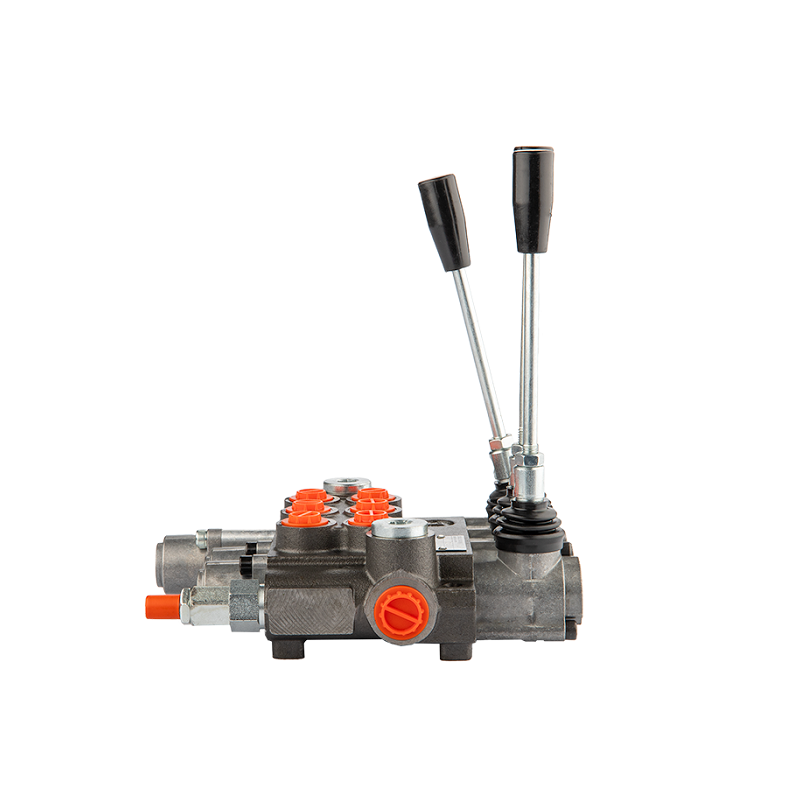

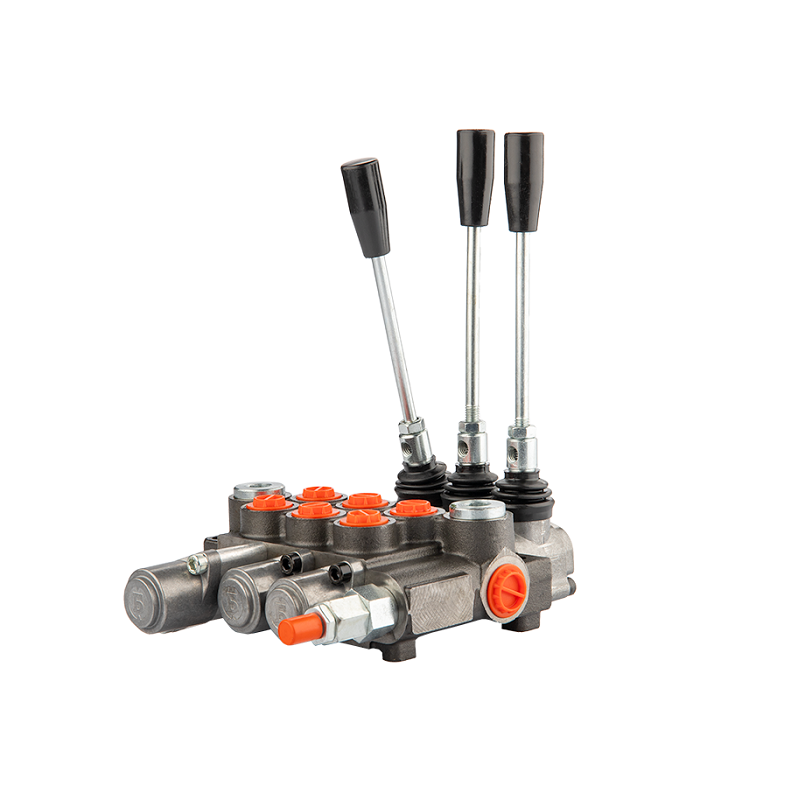

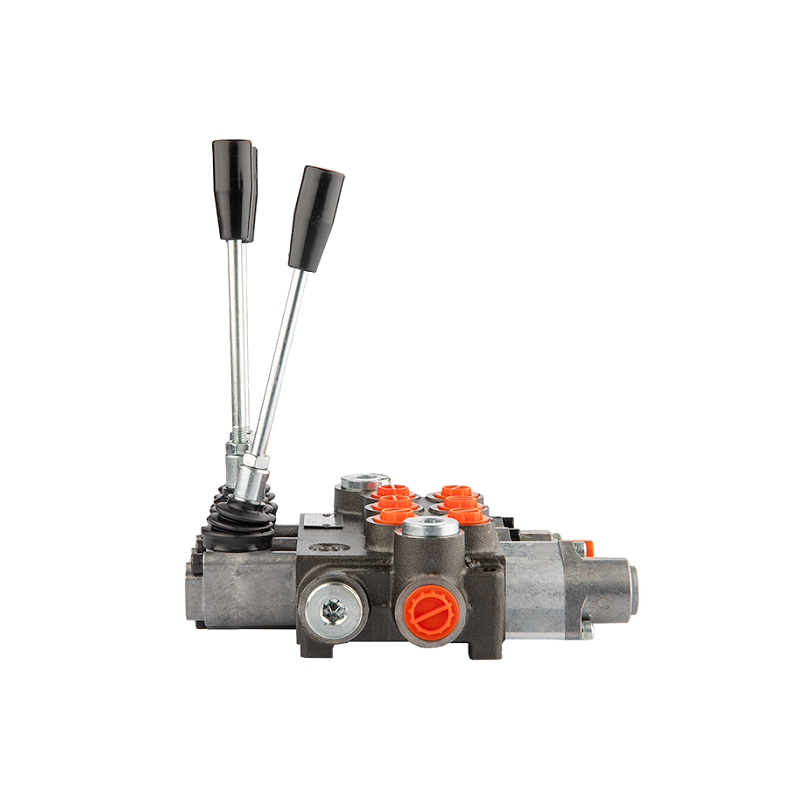

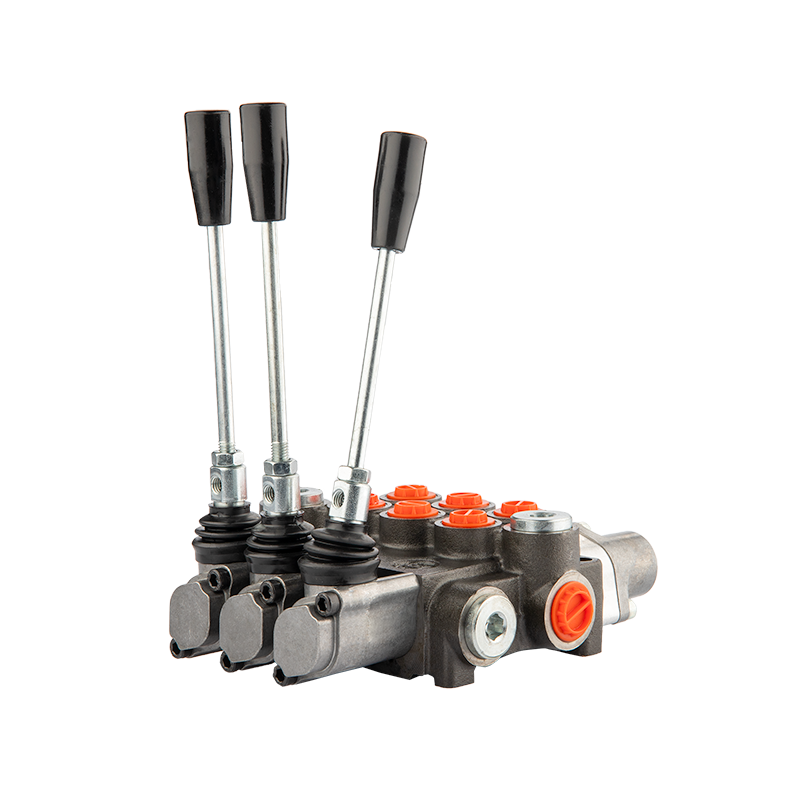

Hydraulický rozdělovač 3 sekce 40L jedna sekce se západkou o jednu cestu dopředu
Popis
3-SEKČNÍ HYDRAULICKÉ ROZDĚLENÍ P40L/min
JEDEN ČÁST SE ZAJIŠTĚNÍM NA JEDNOU CESTU DO PŘEDNÍ ČÁSTI
Symbol: | 81.10.00.031.3 |
Výrobce dílů: | Badestnost |
Aplikace |
Rozvaděč je přizpůsoben různým typům strojů jako jsou: zemědělské stroje, traktory, postřikovače, rounds, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení. Příklad ovládání: dvojčinný hydraulický válec, dvojčinný hydromotor pohánějící malou hmotu. |
Maximální průtok: | 40 l/min |

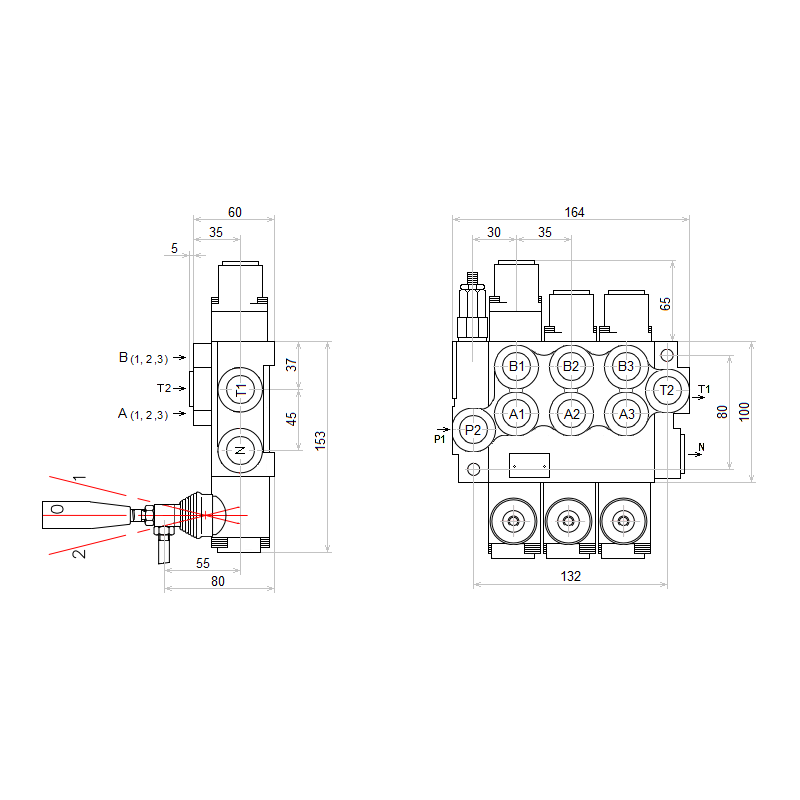

Vnitřní závity v těle: | P/T: 1/2'' ; A/B: 3/8'' |
Obsluha páky 1, 2 a 3: | tři polohy (1 - 0 - 2) |
Polohování páky 1 a 2: | z obou provozních poloh se páka automaticky pomocí pružiny vrací do neutrální polohy. |
Polohování páky 3: | západka drží páky v pracovní poloze dopředu. Z pracovní polohy dozadu se páka vrací do neutrální polohy automaticky pomocí pružiny. |

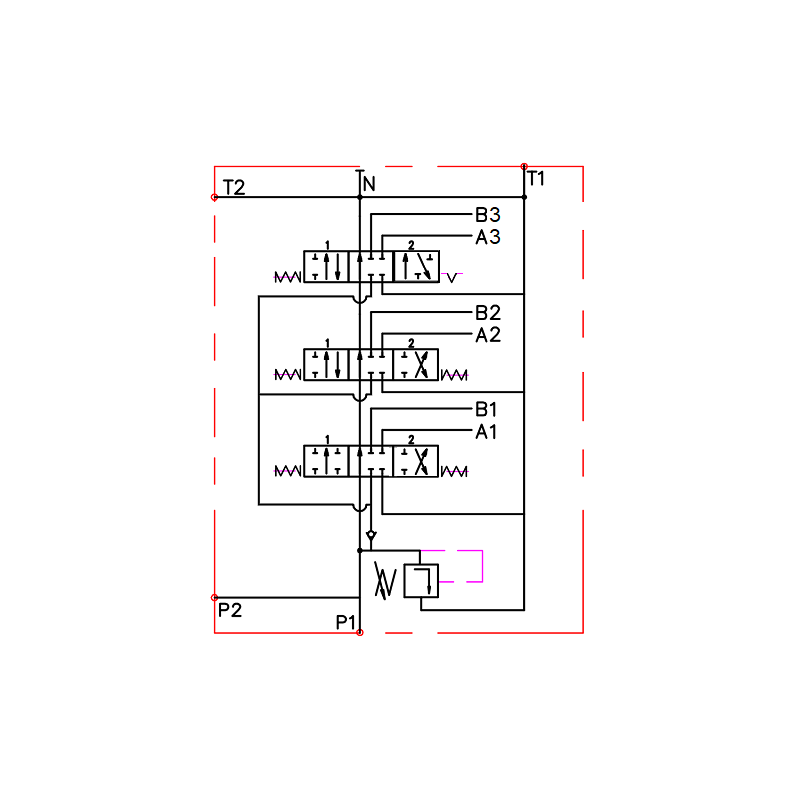

Hydraulické schéma všech posuvníků: | A (po uvolnění páky do neutrální polohy se jezdec odpojí výstupy A a B, což má za následek okamžité zastavení a zablokování přijímače, např. hydraulické). |
Maximální přívodní tlak: | 250 barů |
Maximální vratný tlak | 50 barů |
Maximální tlak na sekce: | 300 barů |
Přepouštěcí ventil: |
Otevírací tlak přepouštěcího ventilu se zvyšuje úměrně s rostoucím průtokem: 180 bar při 10 l/min Sady pro přesné měření tlaku naleznete v sekci Manometry - měřicí sady Před spuštěním se doporučuje zkontrolovat a nastavit správný tlak. Možnost samoregulace, změna plné rotace o 30Bar. |
Přípustná okolní teplota: | -40C až +60C |
Přípustná teplota oleje: | -15 C až +80 C |
Doporučený hydraulický olej: | na bázi minerálního oleje, např. HL 32 nebo HL 46 |
