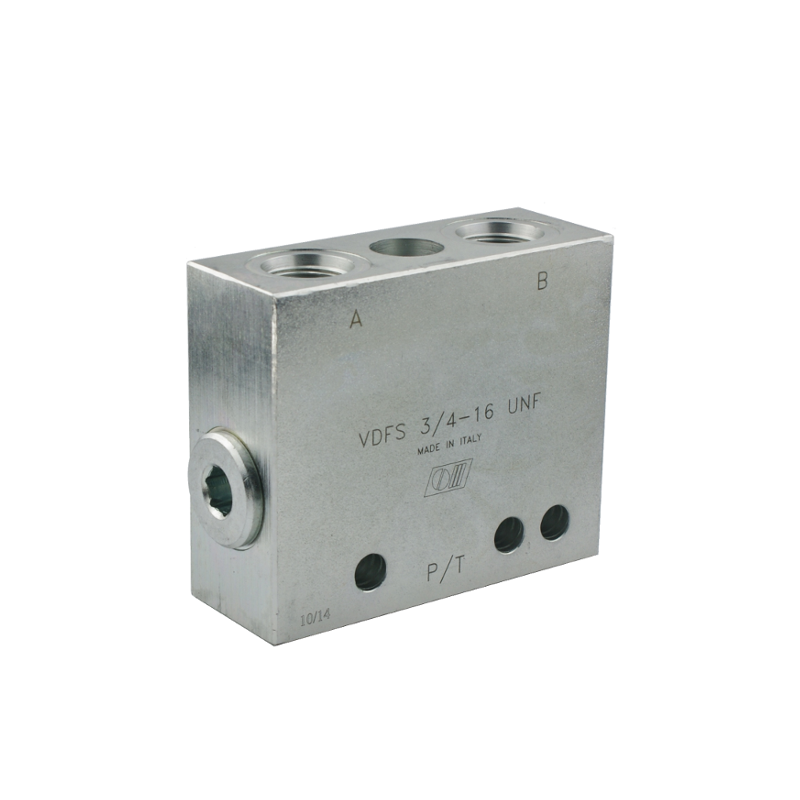

Hydraulický ventil secí stroje jednojitý

Dostupnost: skladem
Odesláno v rámci: 48 hodin
Cena s DPH: 3 029,00 Kč 3029.00
Cena bez DPH: 2 503,31 Kč
quantity ks
přidat na seznam přání
Dodavatel: OLEODINAMICA MARCHESINI
Katalogové číslo: 81.35.53.001

Popis


SECÍ STROJ HYDRAULICKÝ VENTIL VDFS 3/4" - 16 UNF

PRO SECÍ STROJE SE DVĚMA JEDNOČINNÝMI VÁLCI
NEBO SE DVĚMA DVOJČINNÝMI VÁLCI

Výroba:

Originální výrobek značky Oleodinamica Marchesini, symbol: 81.35.53.001

Použití:

Je široce používán, hlavně v hydraulických systémech v zemědělství, stavebnictví a průmyslu.

Používá se pro hydraulické ovládání znamenáků na secích strojích, sázecích strojích brambor a podobných strojích.

Připojení:

Připojte P/T k napájecímu vedení, např. k zásuvce na traktoru nebo k jednomu ze dvou portů v sekci rozdělovače. Připojte A a B k jednočinným válcům a v případě dvojčinných válců připojte A a B k portům ve spodních komorách odpovědných za prodloužení pístních tyčí.

Spojte dva zbývající porty z válců pomocí T-kusu a zaveďte je do druhé zásuvky na traktoru nebo do druhého portu v sekci rozdělovače.

Technická data:

  • Maximální průtok: 40L/min
  • Počet hydraulických otvorů v těle: 3
  • Vnitřní závity v těle: 3/4'' - 16 UNF
  • Materiál: galvanizovaná ocel
  • Maximální povolený tlak: 350 bar
  • Hmotnost: 1,83 kg

Teplotní rozsah a typ oleje:

  • Přípustná teplota okolí: -40ºC až 60ºC
  • Přípustná teplota oleje: -15ºC až 80ºC
  • Typ oleje: Hydraulický olej na bázi minerálního oleje

Princip fungování:

Obsluha může po vhodném spojení ventilu s pohony libovolně přepínat polohu znamenáků, aniž by opustila kabinu traktoru.

Ventil je uzpůsoben pro secí stroje, u kterých jsou značkovače ovládány pomocí dvou jednočinných nebo dvou dvojčinných válců.  Umožňuje tento ovládání secího stroje v traktorech s jedním a dvěma hydraulickými výstupy.

Sled událostí po uvolnění tlaku oleje na P/T:

Značka A se vysune - Značka A se stáhne - Značka B se vysune - Značka B se stáhne

Technické schéma:
