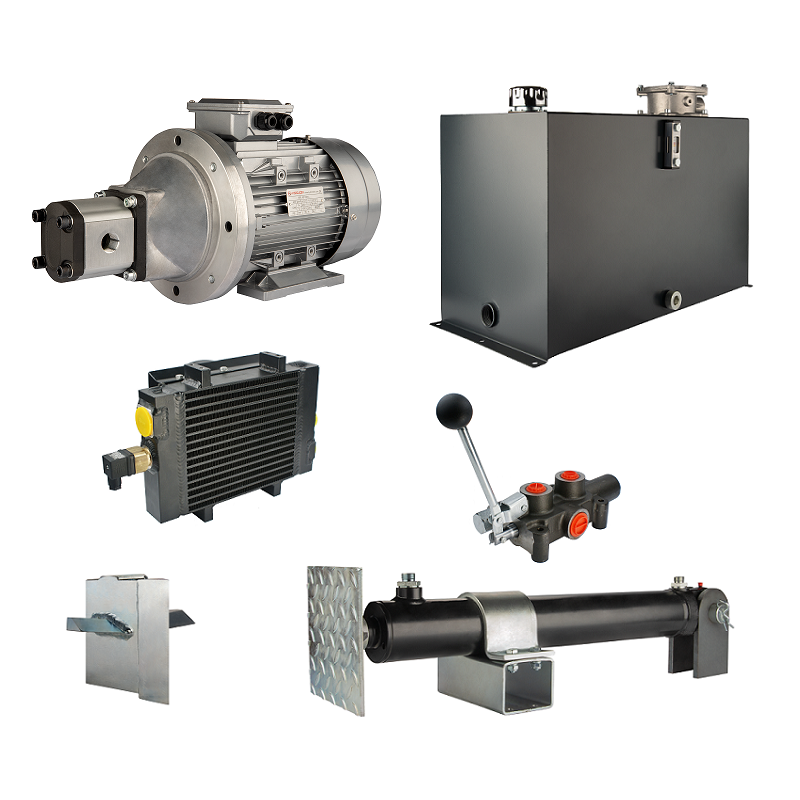

Hydraulika pro štípačku dřeva, štípací výkon: 10 tun, doba štípacího cyklu: 9-12 sekund. Pohon, čerpadlo, motor, nádrž 100 litrů, 1-sekční rozdělovač, přídavné chlazení
Popis
HYDRAULIKA PRO ŠTÍPAČKU DŘEVA
VYBAVENA SYSTÉMEM CHLAZENÍ OLEJE
ŠTÍPACÍ SÍLA: 10,2 TUNY; DOBA ŠTÍPACÍHO CYKLU: 9 - 12 SEC

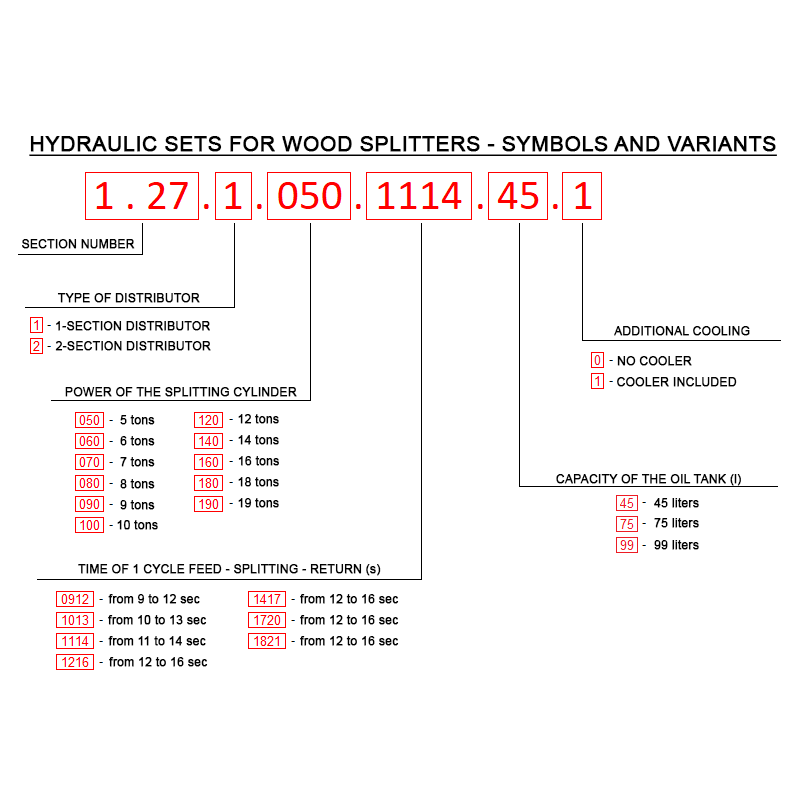

Symbol: | 81.27.1.100.0912.99.2 |
Výrobce dílu: | Hydrolider |
Aplikace sady: |
Sada prvků pro stavbu hydraulického systému ve velmi silné a výkonné štípačce dřeva. Hydraulické parametry prvků ze sestavy byly zvoleny pro štípačky pracující nepřetržitě ve ztížených podmínkách, ve kterých jsou komerční, hotové štípačky nabízené na trhu neúčinné. Výkon štípacího válce v nabízené sadě umožňuje štípání středních a velkých polen dřeva:
|

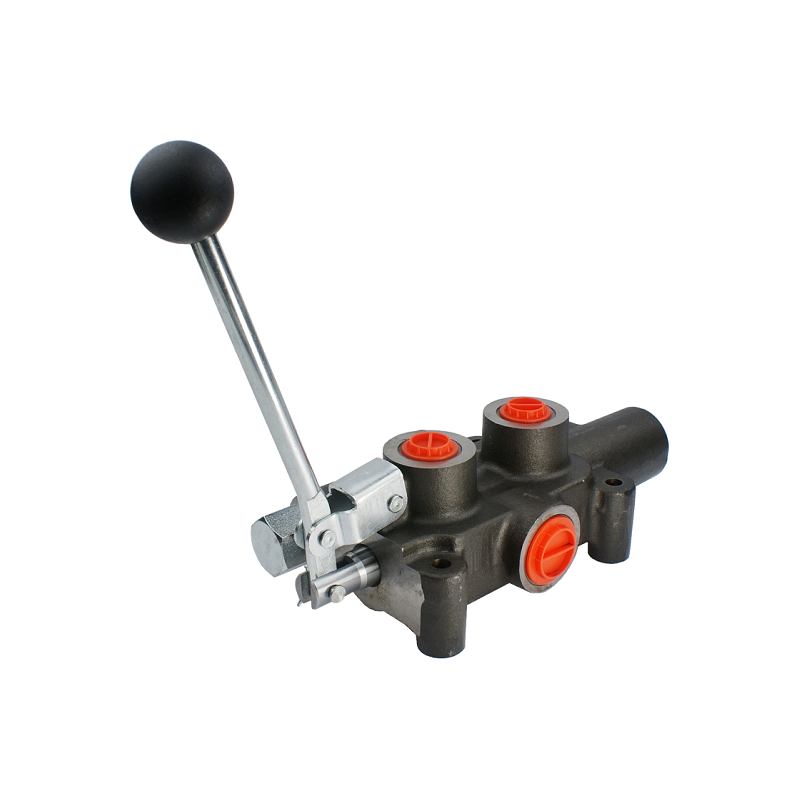

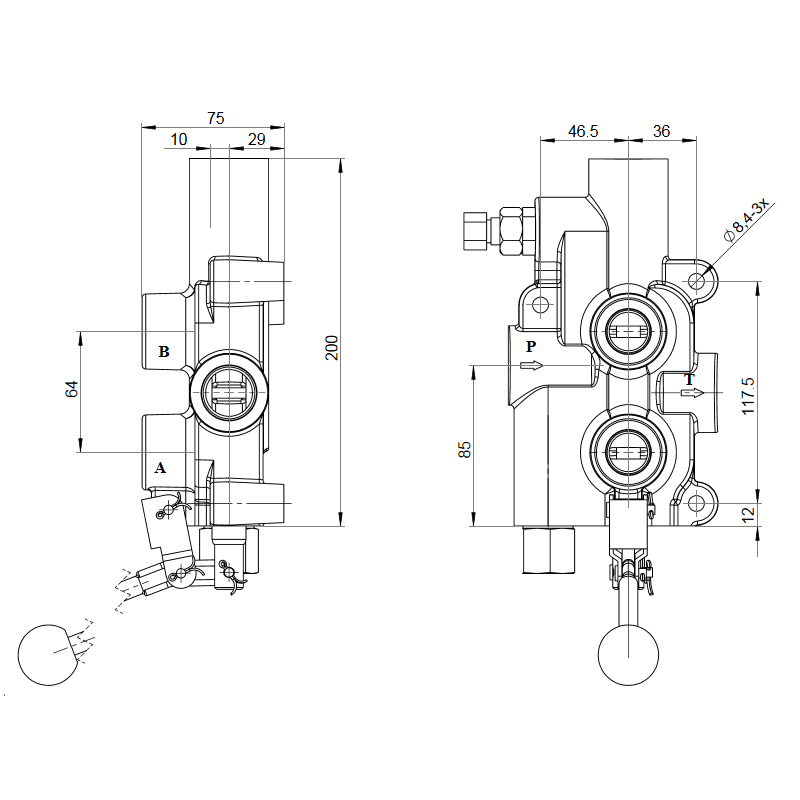

HYDRAULICKÝ ROZDĚLOVAČ - SPECIÁLNÍ PRO ŠTÍPAČKU |
|
Aplikace splitteru: |

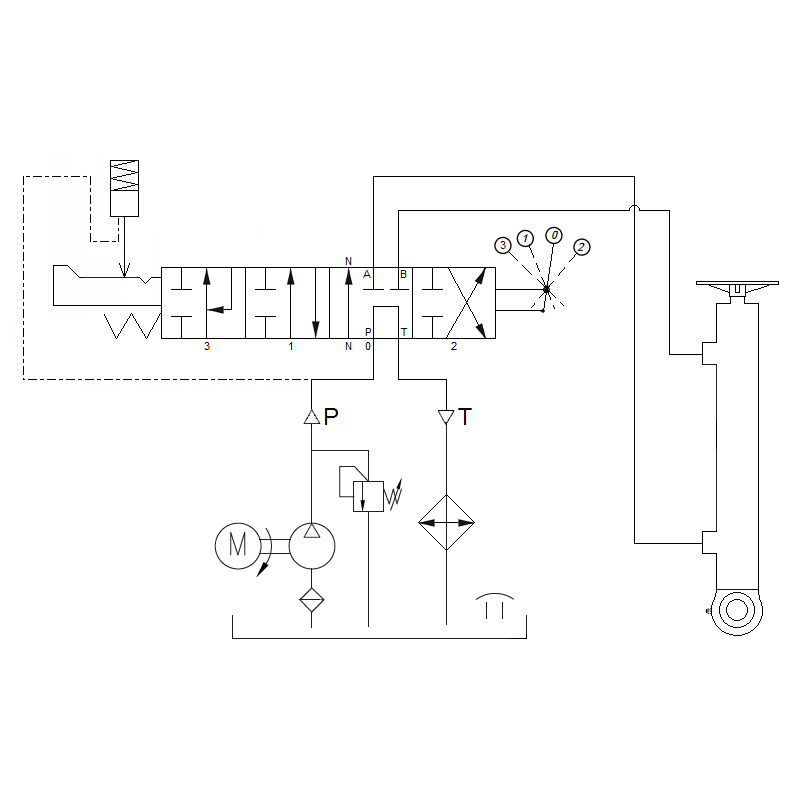

Navrženo speciálně pro štípačky dřeva. Jezdec je ovládán v jednom směru pružinou a ve druhém směru odpruženou západkou. Při štípání vyžaduje štípač z bezpečnostních důvodů držení páky, přičemž zpětný chod pístnice je na západce, která při úplném zasunutí akčního členu vyskočí zpět a vrátí se do výchozí polohy. Toto řešení umožňuje výměnu kufru a odstranění skořepin během zpětného pohybu pístu. Po návratu pístnice se navíc západka sama odpruží a odlehčí čerpadlo, takže se hydraulický systém nezahřívá. V neutrální poloze olej volně protéká rozdělovačem a jde do zpětného kanálu do nádrže. Rozdělovač má dvě rychlosti i pro pístnici, která se na cestě do kufru rychleji vysune, ale po dojetí zpomalí a zvýší tlak. Toto řešení urychluje štípací cyklus, zvyšuje účinnost štípačky a eliminuje efekt nárazu štípacího prvku do pařezu, což je jev, který při práci se štípačkou vytváří mnoho problémů. |
Počet pracovních sekcí: |
1 |
Řízení: |
páka se 3 pracovními polohami a 1 neutrální polohou (3 - 1 - 0 - 2)
|
Napájecí vlákno: |
vnější M22x1,5 (připraveno pro kabel s maticí DKOL) |
Zpětné vlákno: |
vnější M27x2 (připraveno pro kabel s maticí DKOL) |
Vlákna v pracovní části: |
vnější M22x1,5 (připraveno pro kabel s maticí DKOL) |

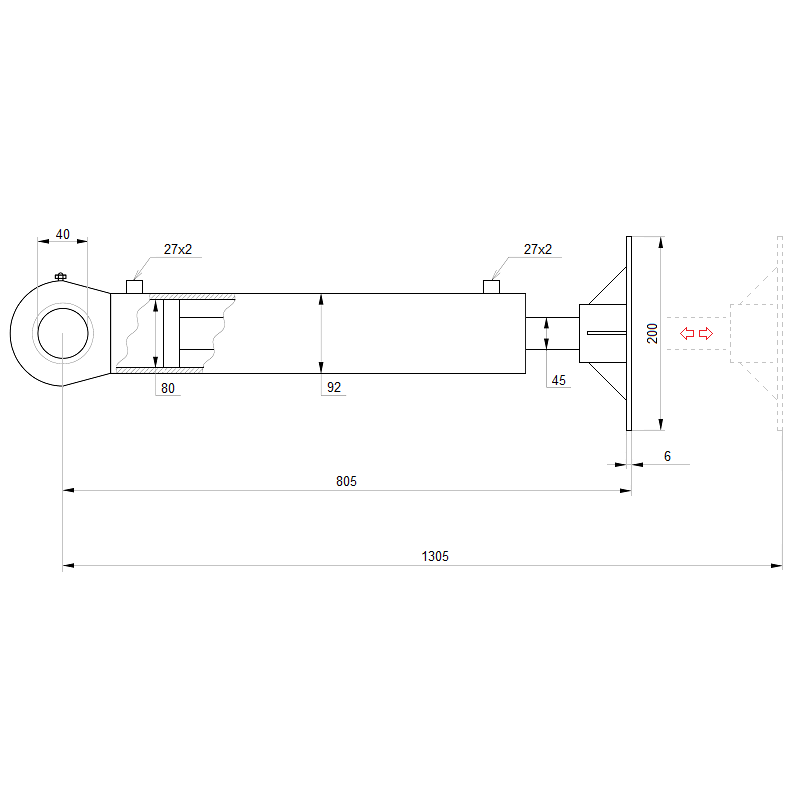

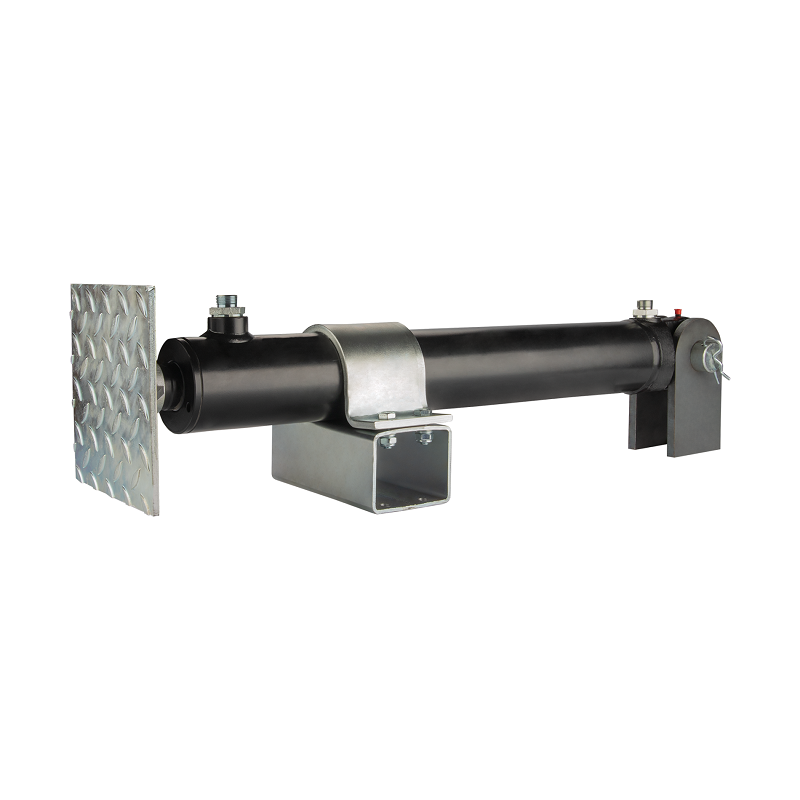

HYDRAULICKÝ VÁLEC - SPECIÁLNÍ PRO ŠTÍPANÍ |
|
Aplikace pohonu: |
Speciální dvojčinný válec určený pro štípání kmenů stromů ve štípačkách na dřevo. Vybaveno speciálním děrovaným plechem, který stabilizuje kmen při pohybu a štípání dřeva. Vybaveno uchycením a speciální podpěrou umožňující bezpečný a stabilní provoz servomotoru. |
Typ pohonu: |
dvojí působení |
Pracovní zdvih pístnice: |
500 mm |
Délka v klidu: |
805 mm |
Délka při plném roztažení: |
1305 mm |
Maximální přítlačná síla při štípání dřeva: |
10,2 tuny |
Doba jednoho kompletního cyklu (předstih - rozdělení - návrat): |
9 - 12 sekund |
Maximální doporučená délka kufru: |
550 mm |
Závity na obou vývodech: |
vnější M22x1,5 (připraveno pro kabely s maticí DKOL) |

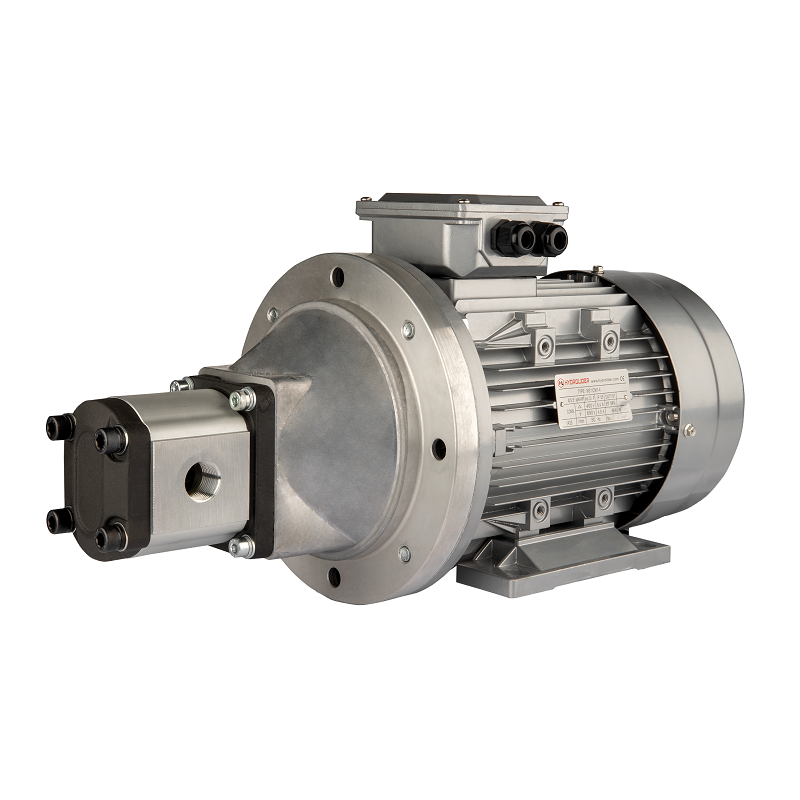

ČERPADLO A ELEKTROMOTOR - SPECIÁL PRO ŠTÍPAČKU |
|
Použití čerpadla a elektromotoru: |
Kompletní pohon na štípačku, který obsahuje 3fázový elektromotor a 1sekční hydraulické čerpadlo, spojku, zvonkovou spojku a šrouby pro připojení k motoru. |
Typ motoru: |
3-fázový |
Zdroj napájení: |
400V (380V) |
Aktuální: |
14,64 A |
Materiál těla motoru: |
hliník |
Typ čerpadla: |
ozubené kolo evropského typu |

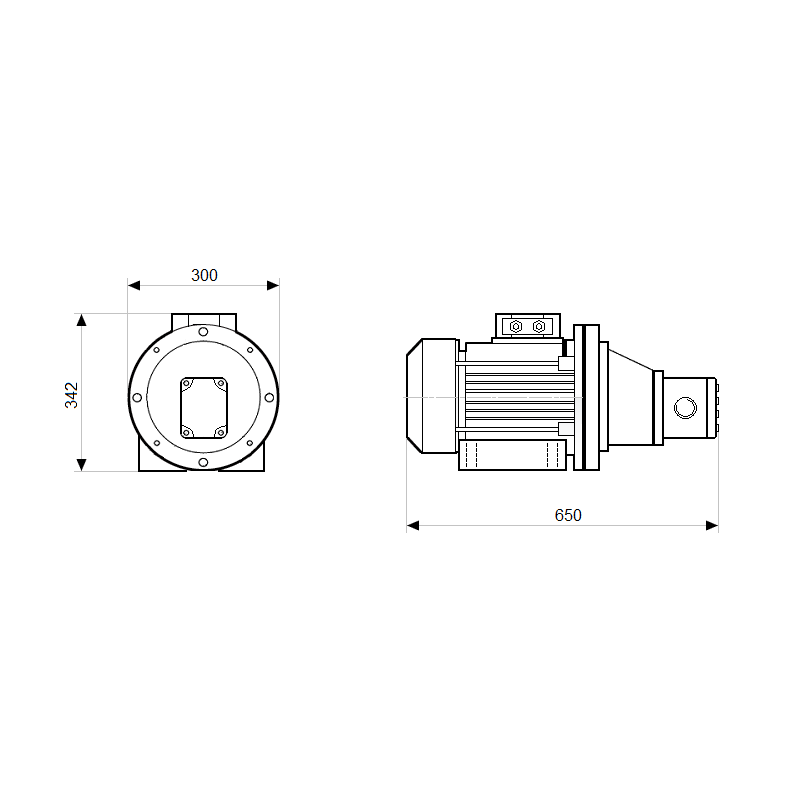

Rozměry celého pohonu: |
délka 650 mm ; výška 342 mm ; šířka 300 mm |
Sací závit: |
vnější M27x2 (připraveno pro kabel s maticí DKOL) |
Lisovací nit: |
vnější M22x1,5 (připraveno pro kabel s maticí DKOL) |

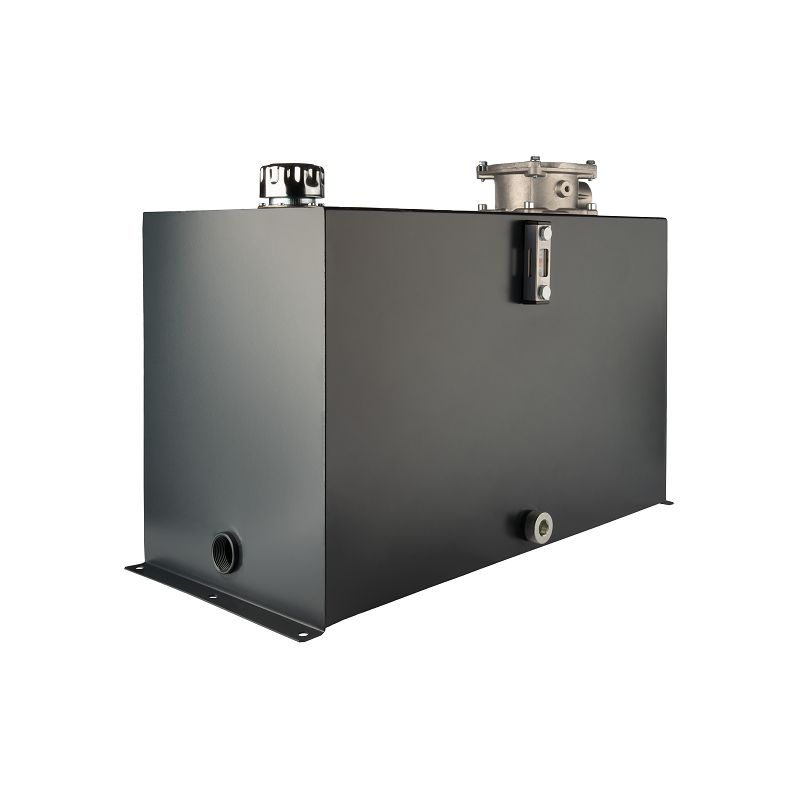

OLEJOVÁ NÁDRŽ S FILTRACÍ - SPECIÁL PRO ŠTÍPAČKY |
|
Aplikace olejové nádrže: |
Kompletní olejová nádrž s uchycením k základně, vybavená plnicí zátkou s odvzdušňovacím otvorem a síťkou filtru, měrkou hladiny oleje s teploměrem, vypouštěcí zátkou s magnetem a ponorným filtrem s obtokem při tlaku 1,5 bar a vyměnitelná vložka. |
Celková kapacita nádrže: |
100 litrů |
Úroveň filtrace: |
25 μm |
Místo filtrace: |
zpětná linka |

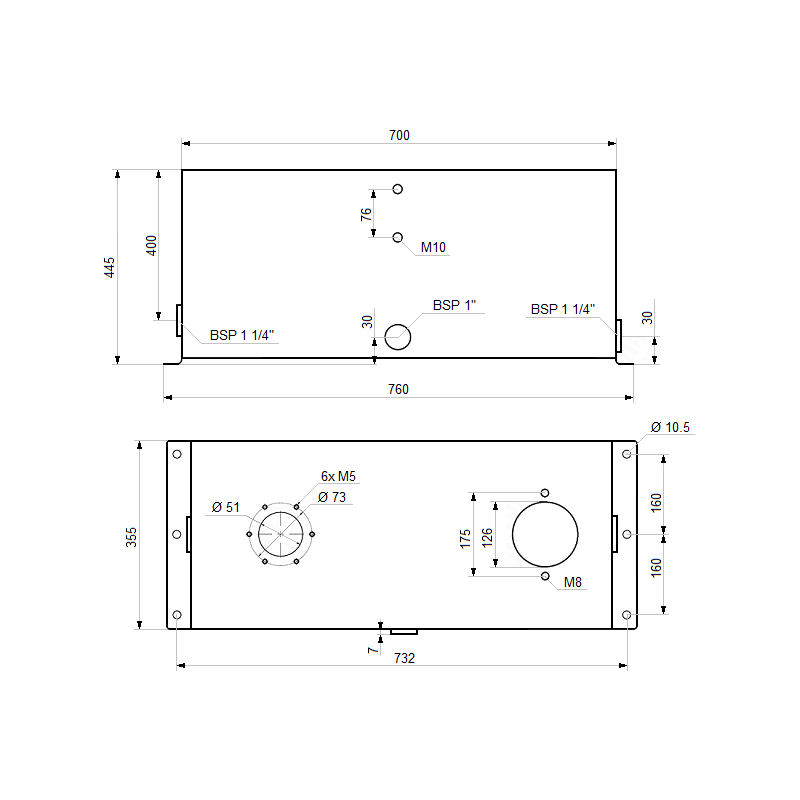

Rozměry nádrže: |
délka 700 mm ; výška 450 mm ; šířka 355 mm |
Rozteč montážních otvorů: |
732 mm x 320 mm |
Sací závit: |
vnější M27x2 (připraveno pro kabel s maticí DKOL) |
Zpětné vlákno: |
vnější M27x2 (připraveno pro kabel s maticí DKOL) |

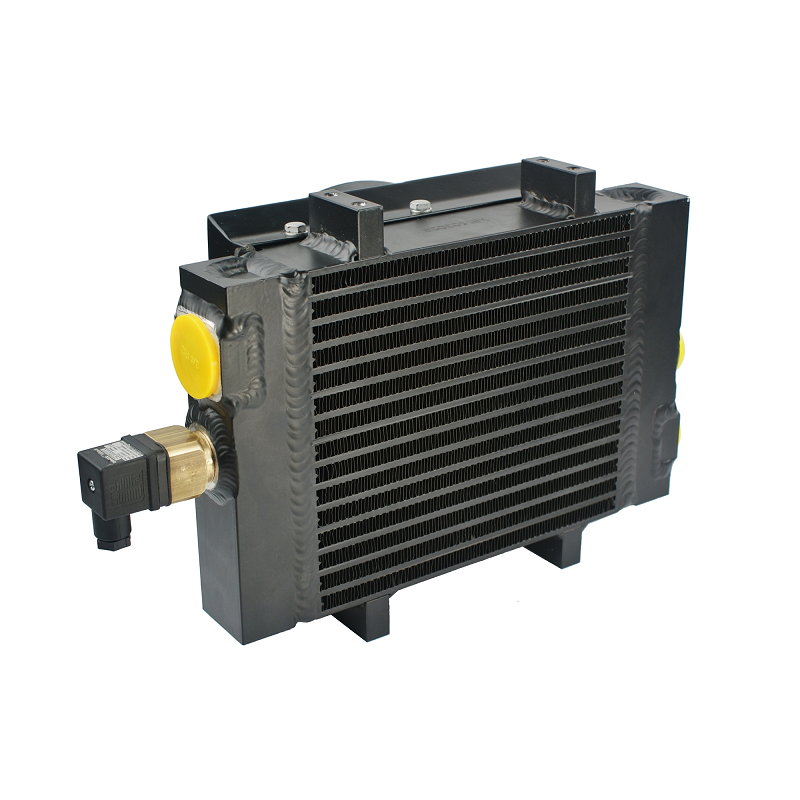

PŘÍDAVNÉ CHLAZENÍ HYDRAULICKÉHO SYSTÉMU |
|
Aplikace chlazení: |
Chladič oleje umožňuje štípačce pracovat ještě déle bez nutnosti přestávek na chlazení hydraulického systému. Doporučeno zejména pro štípačky, které pracují v průmyslovém režimu ve firmách a farmách, kde probíhá rozsáhlé zpracování dřeva a je vyžadován dlouhý a nepřerušovaný provoz štípačky. |
Typ chlazení: |
fanoušek |
Chladící médium: |
vzduch |
Zdroj napájení: |
12V DC |
Średnica wentylatora: |
190 mm |
Proud vzduchu: |
1300 m3/h |

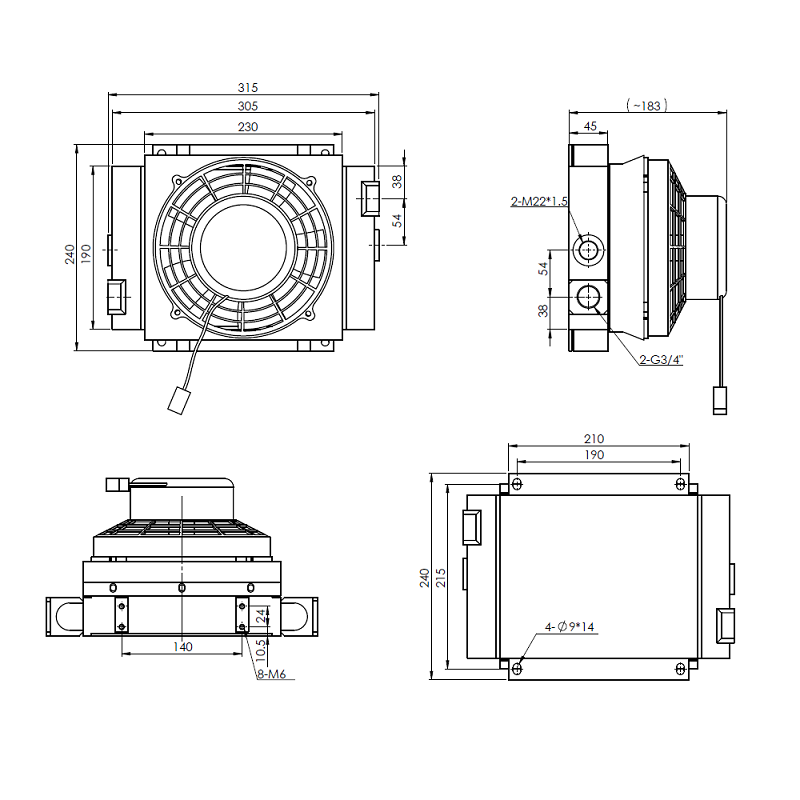

Rozměry radiátoru: |
šířka 350 mm ; výška 240 mm ; tloušťka. 190 mm |
Vstupní závit: |
vnější M27x2 (připraveno pro kabel s maticí DKOL) |
Výstupní vlákno: |
vnější M27x2 (připraveno pro kabel s maticí DKOL) |

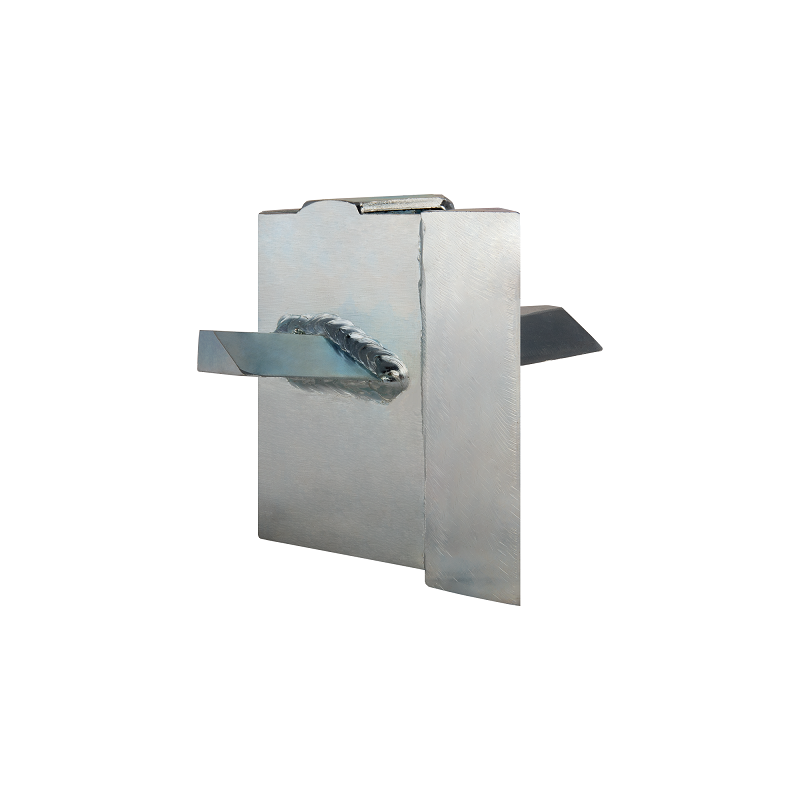

KŘÍŽOVÝ ŠTÍPACÍ NŮŽ - SPECIÁLNÍ PRO ŠTÍPACÍ STROJ |
|
Výška: |
120 mm |
Materiál těla: |
ocel |
Materiál nožů: |
vysoce kvalitní kalená ocel |
Shell: |
pozinkované |

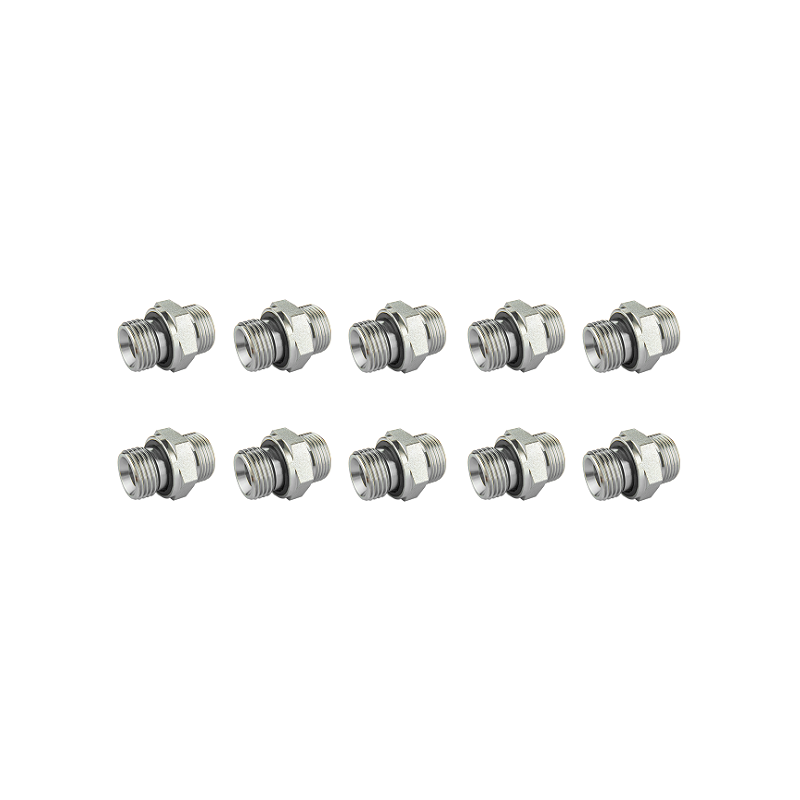

UPEVŇOVACÍCH PRVKŮ A KABELŮ |
|
Technická data: |
|
