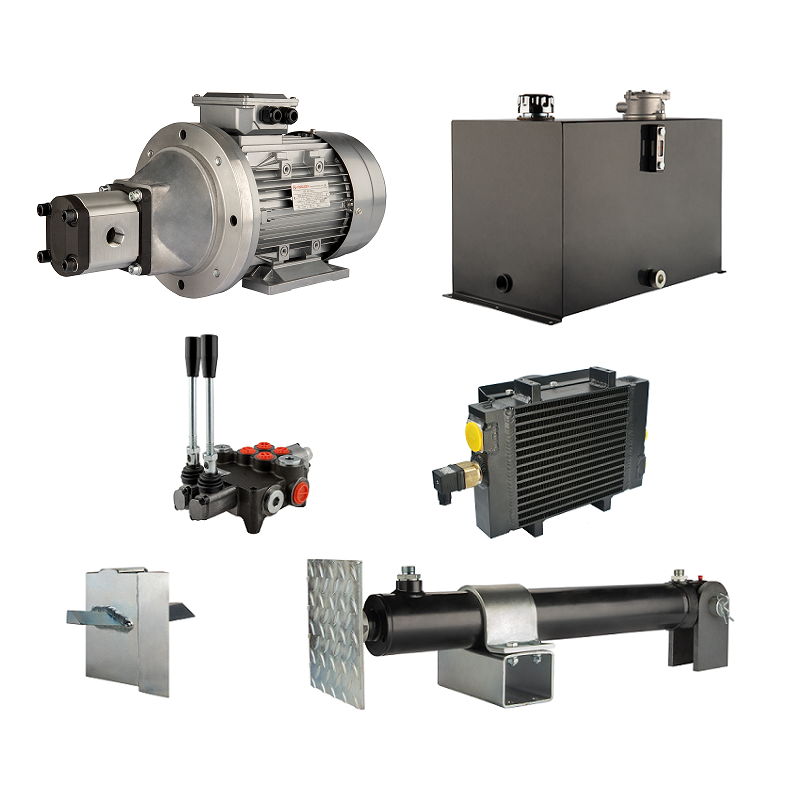

Hydraulika pro štípačku dřeva, štípací výkon: 9 tun, doba štípacího cyklu: 11-14 sekund. Pohon, čerpadlo, motor, nádrž 75 litrů, 2-sekční rozdělovač, přídavné chlazení
Popis
HYDRAULIKA PRO ŠTÍPAČKU DŘEVA
VYBAVENA SYSTÉMEM CHLAZENÍ OLEJE
ŠTÍPACÍ SÍLA: 8,7 TUNY; DOBA ŠTÍPACÍHO CYKLU: 11 - 14 SEC

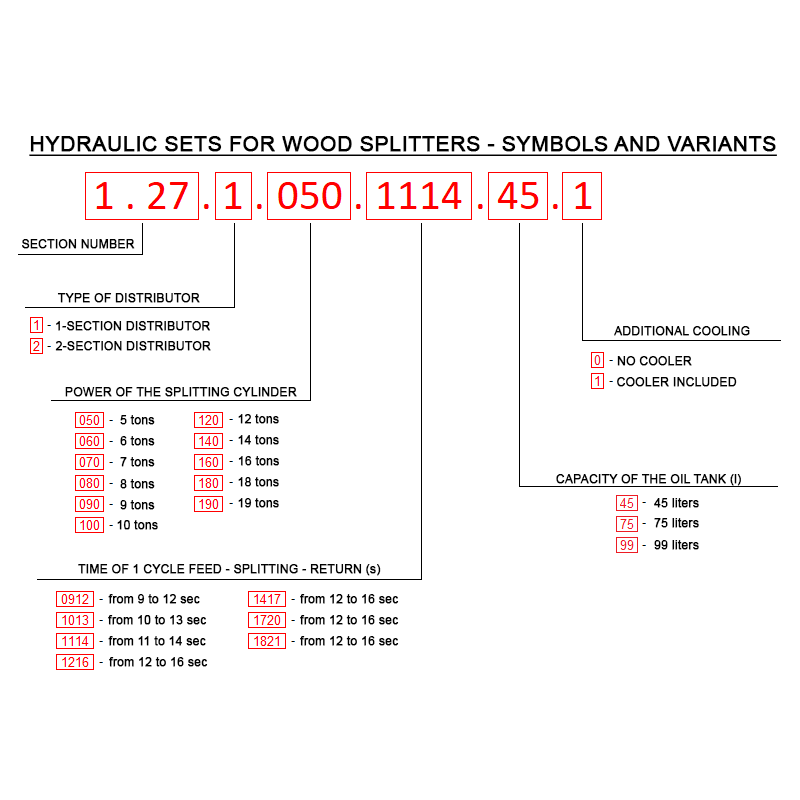

Symbol: | 81.27.2.090.1114.75.2 |
Výrobce dílu: | Hydrolider |
Aplikace sady: | Sada prvků pro stavbu hydraulického systému ve velmi silné a výkonné štípačce dřeva. Hydraulické parametry prvků ze sestavy byly zvoleny pro štípačky pracující nepřetržitě ve ztížených podmínkách, ve kterých jsou komerční, hotové štípačky nabízené na trhu neúčinné. Výkon štípacího válce v nabízené sadě umožňuje štípání středních a velkých polen dřeva:
|

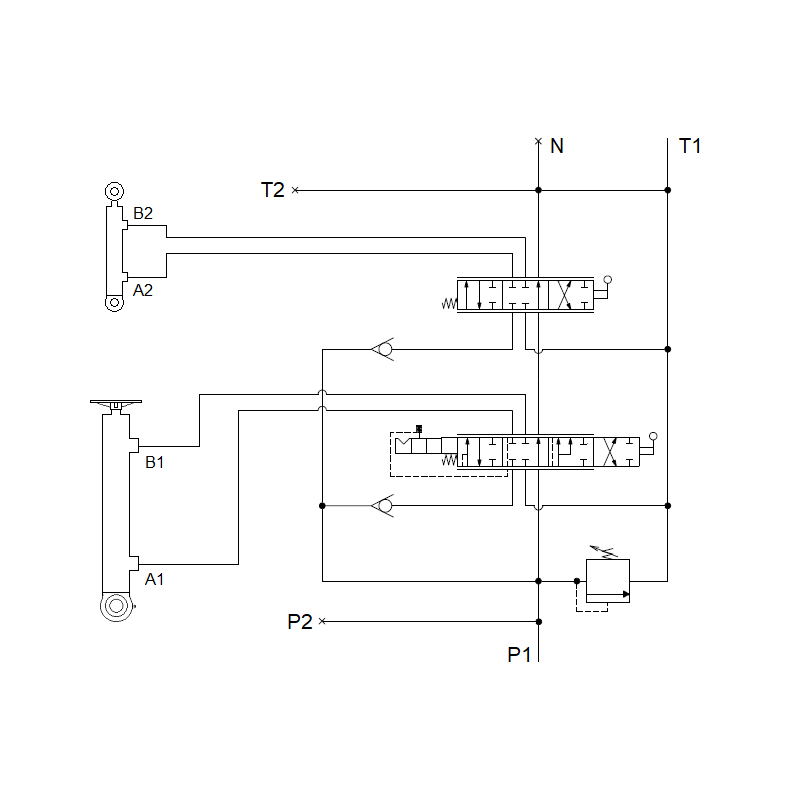

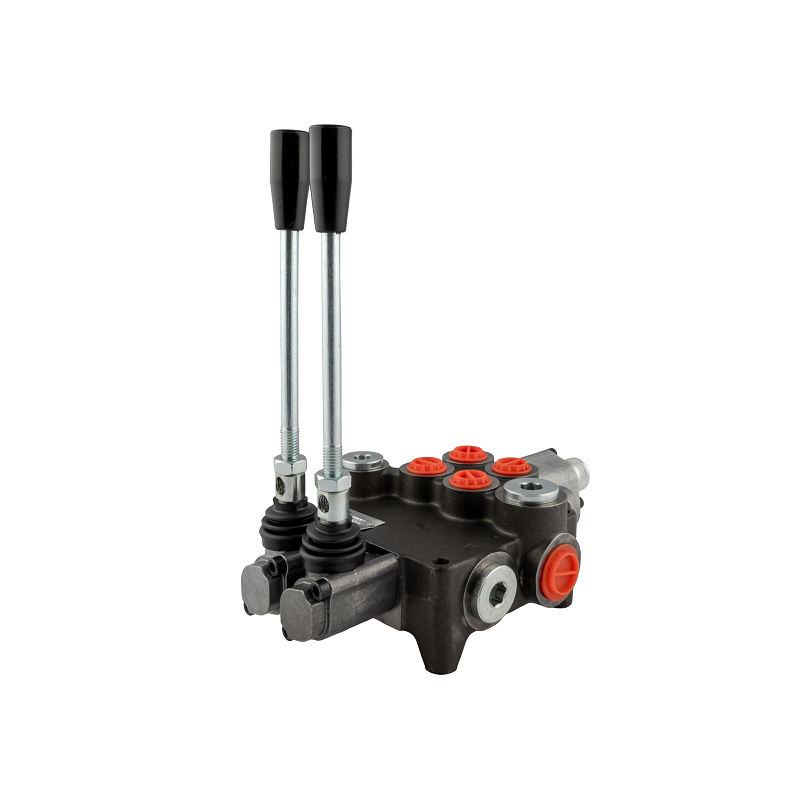

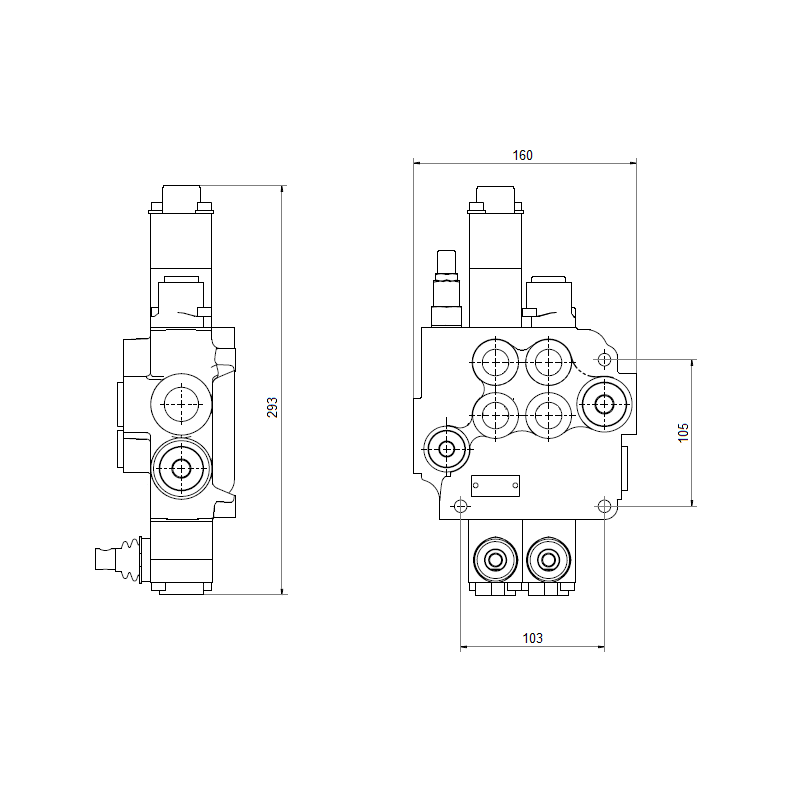

HYDRAULICKÝ ROZDĚLOVAČ - SPECIÁLNÍ PRO ŠTÍPAČKU | |
První sekce - ovládání štípacího aktuátoru | Navrženo speciálně pro štípačky dřeva. Jezdec je ovládán v jednom směru pružinou a ve druhém směru odpruženou západkou. Při štípání vyžaduje štípačka z bezpečnostních důvodů držení páky, přičemž zpětný chod pístnice je na západce, která při úplném zatažení pohonu vyskočí zpět a vrátí se do výchozí polohy. Toto řešení umožňuje výměnu kufru a odstranění skořepin během zpětného pohybu pístu. Po návratu pístnice se navíc západka sama odpruží a odlehčí čerpadlo, takže se hydraulický systém nezahřívá. V neutrální poloze olej volně protéká rozdělovačem a jde do zpětného kanálu do nádrže. Rozdělovač má dvě rychlosti i pro pístnici, která se na cestě do kufru rychleji vysune, ale po dojetí zpomalí a zvýší tlak. Toto řešení urychluje štípací cyklus, zvyšuje účinnost štípačky a eliminuje efekt nárazu štípacího prvku do pařezu, což je jev, který při práci se štípačkou vytváří mnoho problémů. |
Druhá sekce - ovládání přídavného pohonu | Přídavná sekce umožňující ovládání libovolného dvojčinného pohonu. Může se jednat o aktuátor ovládající podavač pařezů nebo o aktuátor určený k nastavení výšky křížového nože. Hydraulické nastavení výšky nože zkracuje čas potřebný k obsluze štípačky a umožňuje rychlé nastavení výšky nože kmenům různých průměrů. |
Počet pracovních sekcí: | 2 |
Ovládání 1 hlavní sekce: | páka se 3 pracovními polohami a 1 neutrální polohou (3 - 1 - 0 - 2)
|
Ovládání 2 další sekce: | páka se 2 pracovními polohami a 1 neutrální polohou (1 - 0 - 2)
|
Napájecí vlákno: | vnější M22x1,5 (připraveno pro kabel s maticí DKOL) |
Zpětné vlákno: | vnější M27x2 (připraveno pro kabel s maticí DKOL) |
Vlákna v pracovní části: | vnější M22x1,5 (připraveno pro kabel s maticí DKOL) |

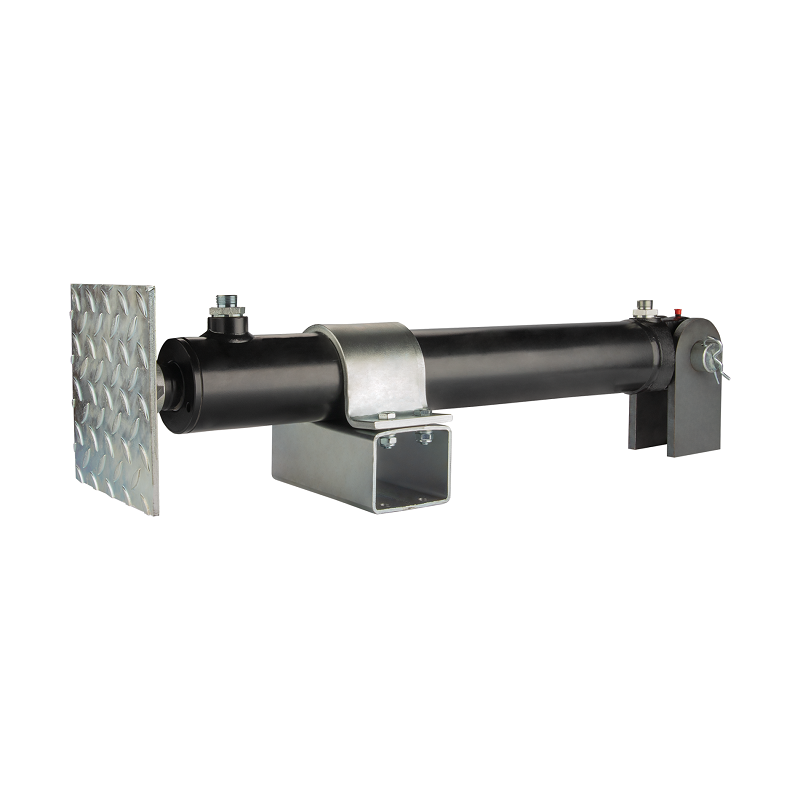

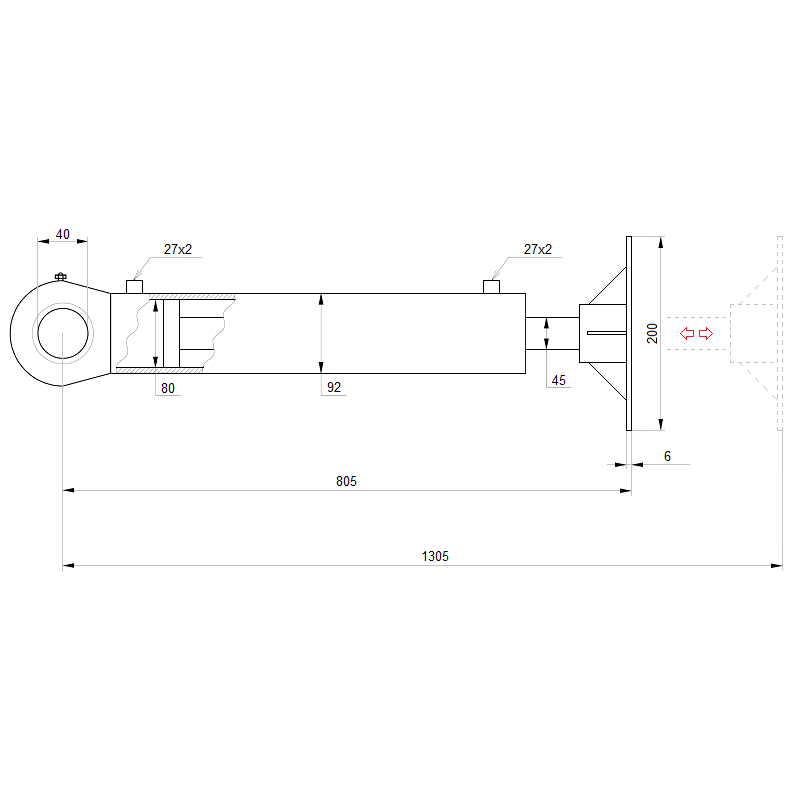

HYDRAULICKÝ VÁLEC - SPECIÁLNÍ PRO ŠTÍPANÍ | |
Aplikace pohonu: | Speciální dvojčinný válec určený pro štípání kmenů stromů ve štípačkách na dřevo. Vybaveno speciálním děrovaným plechem, který stabilizuje kmen při pohybu a štípání dřeva. Vybaveno uchycením a speciální podpěrou umožňující bezpečný a stabilní provoz servomotoru. |
Typ pohonu: | dvojí působení |
Pracovní zdvih pístnice: | 500 mm |
Délka v klidu: | 805 mm |
Délka při plném roztažení: | 1305 mm |
Maximální přítlačná síla při štípání dřeva: | 8,7 tuny |
Doba jednoho kompletního cyklu (předstih - rozdělení - návrat): | 11 - 14 sekund |
Maximální doporučená délka kufru: | 550 mm |
Závity na obou vývodech: | vnější M22x1,5 (připraveno pro kabely s maticí DKOL) |

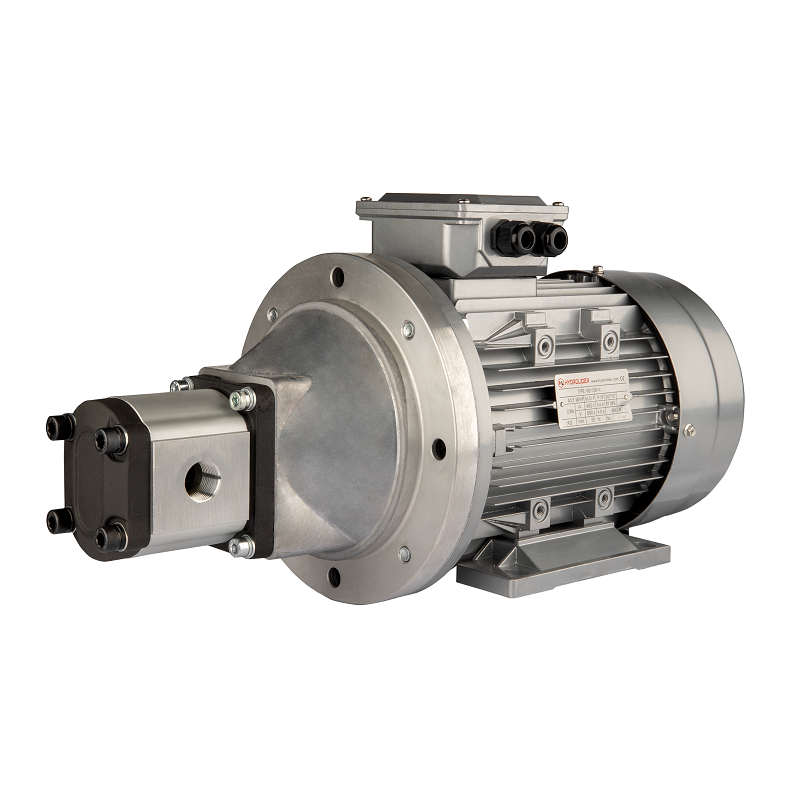

ČERPADLO A ELEKTROMOTOR - SPECIÁL PRO ŠTÍPAČKU | |
Použití čerpadla a elektromotoru: | Kompletní pohon na štípačku, který obsahuje 3fázový elektromotor a 1sekční hydraulické čerpadlo, spojku, zvonkovou spojku a šrouby pro připojení k motoru. |
Typ motoru: | 3-fázový |
Zdroj napájení: | 400V (380V) |
Aktuální: | 11,03 A |
Materiál těla motoru: | hliník |
Typ čerpadla: | ozubené kolo evropského typu |

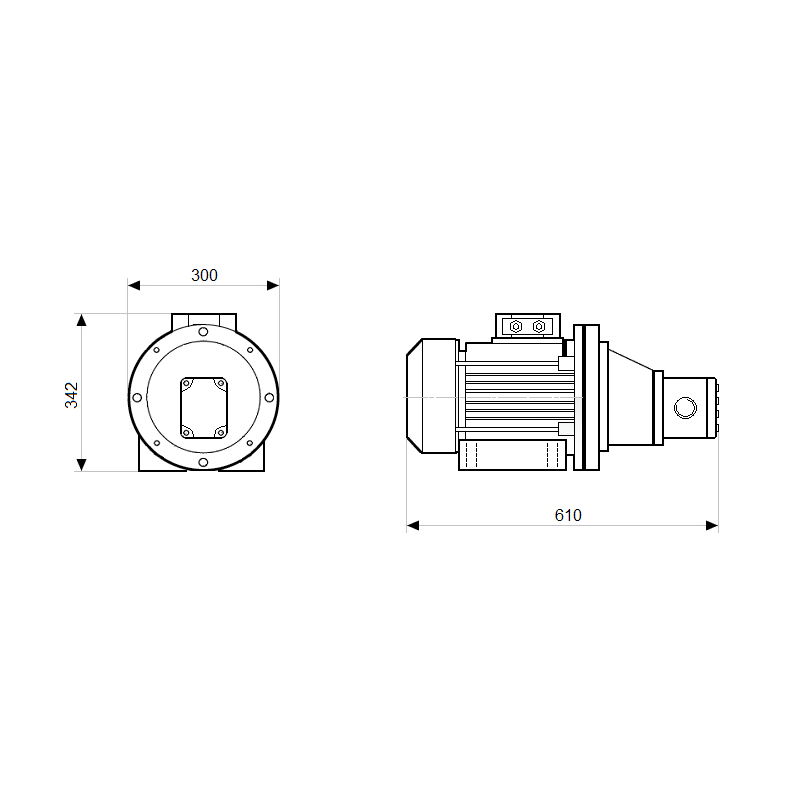

Rozměry celého pohonu: | délka 610 mm ; výška 342 mm ; šířka 300 mm |
Sací závit: | vnější M27x2 (připraveno pro kabel s maticí DKOL) |
Lisovací nit: | vnější M22x1,5 (připraveno pro kabel s maticí DKOL) |

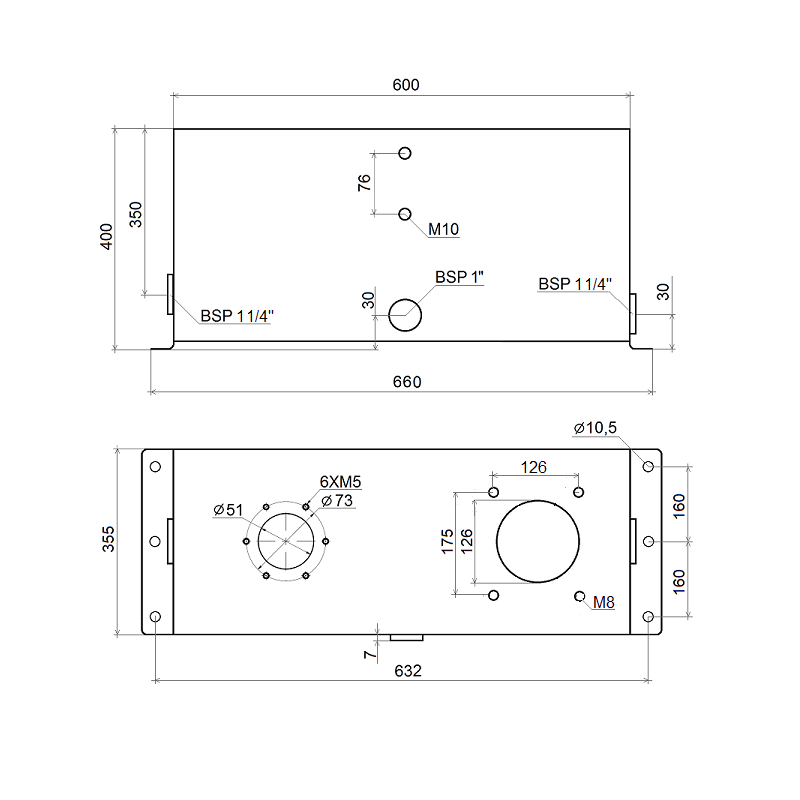

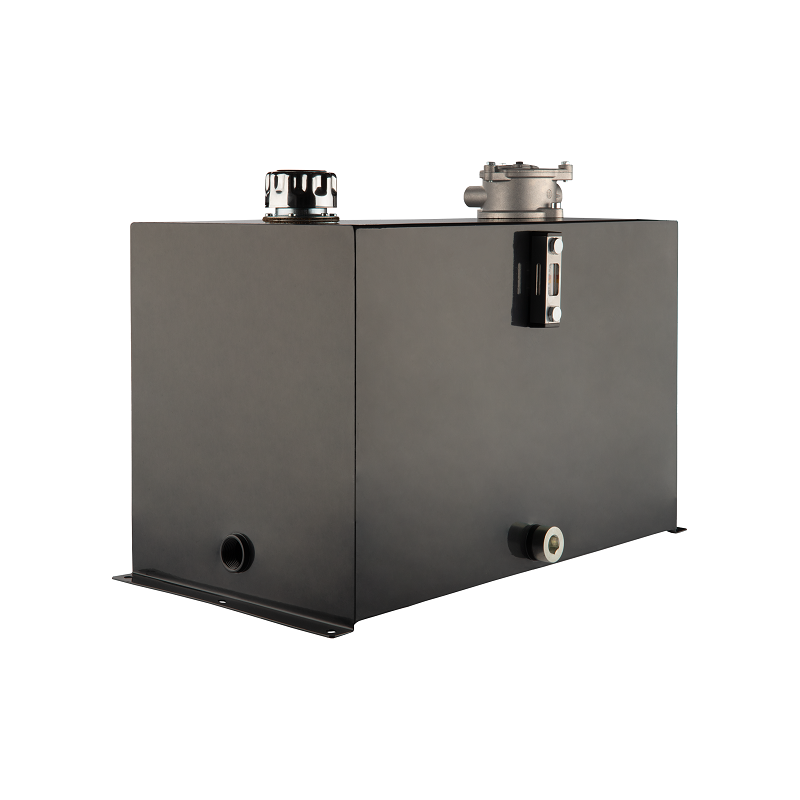

OLEJOVÁ NÁDRŽ S FILTRACÍ - SPECIÁL PRO ŠTÍPAČKY | |
Aplikace olejové nádrže: | Kompletní olejová nádrž s uchycením k základně, vybavená plnicí zátkou s odvzdušňovacím otvorem a síťkou filtru, měrkou hladiny oleje s teploměrem, vypouštěcí zátkou s magnetem a ponorným filtrem s obtokem při tlaku 1,5 bar a vyměnitelná vložka. |
Celková kapacita nádrže: | 75 litrů |
Úroveň filtrace: | 25 μm |
Místo filtrace: | zpětná linka |
Rozměry nádrže: | délka 600 mm ; výška 450 mm ; šířka 355 mm |
Rozteč montážních otvorů: | 632 mm x 320 mm |
Sací závit: | vnější M27x2 (připraveno pro kabel s maticí DKOL) |
Zpětné vlákno: | vnější M27x2 (připraveno pro kabel s maticí DKOL) |

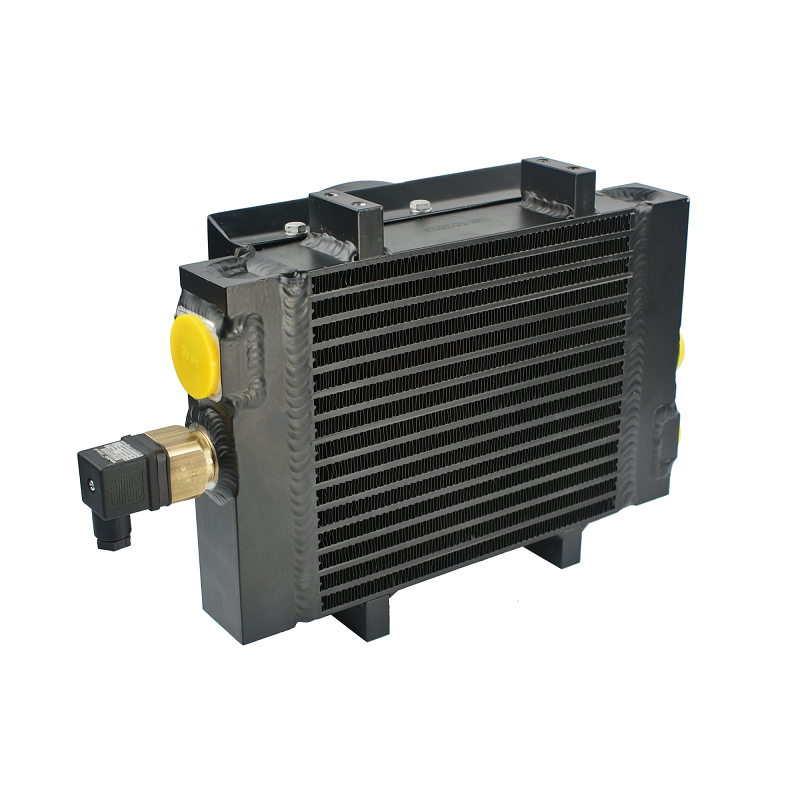

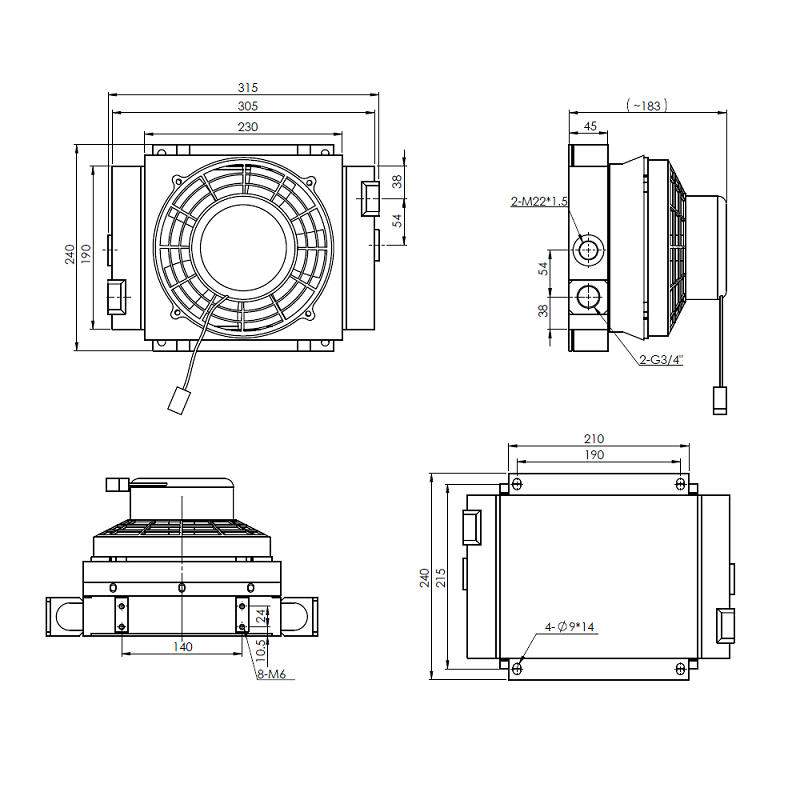

PŘÍDAVNÉ CHLAZENÍ HYDRAULICKÉHO SYSTÉMU | |
Aplikace chlazení: | Chladič oleje umožňuje štípačce pracovat ještě déle bez nutnosti přestávek na chlazení hydraulického systému. Doporučeno zejména pro štípačky, které pracují v průmyslovém režimu ve firmách a farmách, kde probíhá rozsáhlé zpracování dřeva a je vyžadován dlouhý a nepřerušovaný provoz štípačky. |
Typ chlazení: | fanoušek |
Chladící médium: | vzduch |
Zdroj napájení: | 12V DC |
Průměr ventilátoru: | 190 mm |
Proud vzduchu: | 1300 m3/h |
Rozměry radiátoru: | šířka 350 mm ; výška 240 mm ; tloušťka. 190 mm |
Vstupní závit: | vnější M27x2 (připraveno pro kabel s maticí DKOL) |
Výstupní vlákno: | vnější M27x2 (připraveno pro kabel s maticí DKOL) |

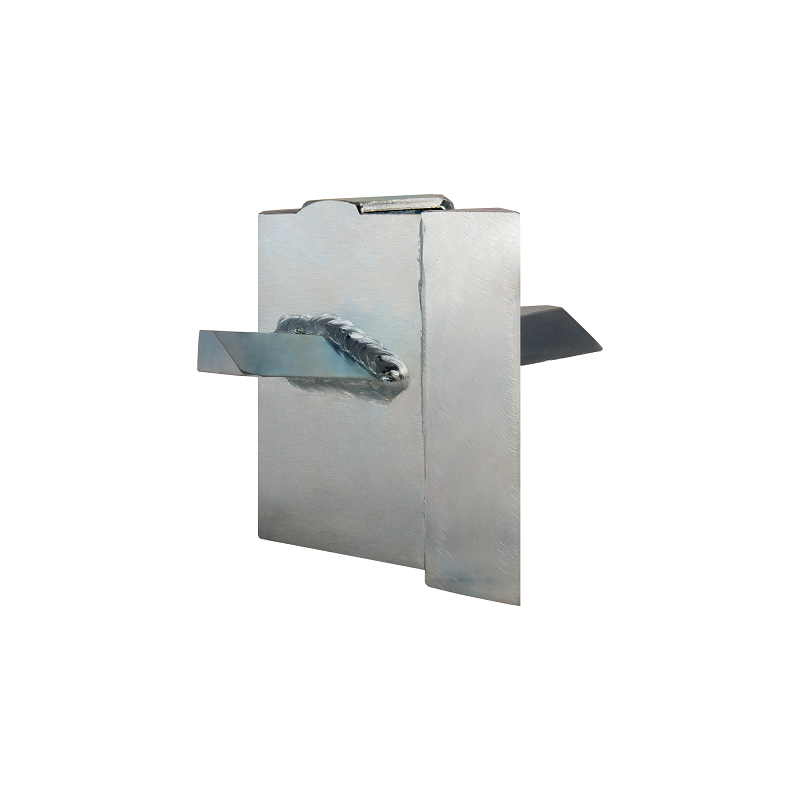

KŘÍŽOVÝ ŠTÍPACÍ NŮŽ - SPECIÁLNÍ PRO ŠTÍPACÍ STROJ | |
Výška: | 120 mm |
Materiál těla: | ocel |
Materiál nožů: | vysoce kvalitní kalená ocel |
Shell: | pozinkované |

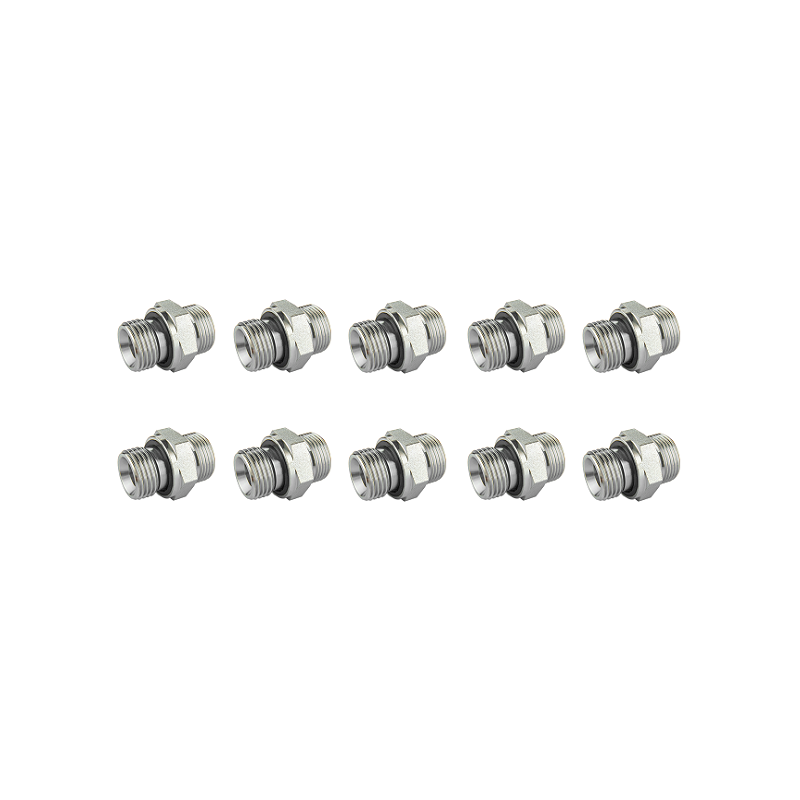

UPEVŇOVACÍCH PRVKŮ A KABELŮ | |
Technická data: |
|
