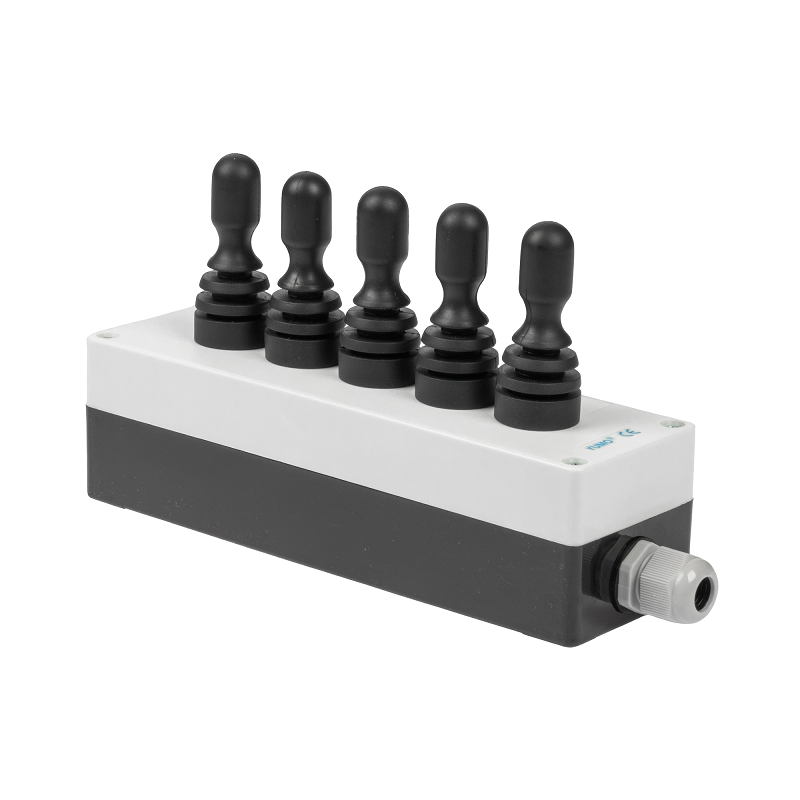

Pouzdro s pěti třípolohovými elektrickými joysticky s pružinovým a západkovým polohováním
Popis
POUZDRO S 5 3-POLOHOVÝMI ELEKTRICKÝMI JOYSTICKY
S PRUŽINOVÝM A ZÁPADKOVÝM POLOHOVÁNÍM
Symbol: | 81.10.61.052 |
Výrobce dílů: | Yumo |
Aplikace: |
Skříň s pěti manipulátory s 3polohovými pákami umožňuje ovládání pěti sekcí v elektricky ovládaném rozdělovači 12V a 24V. Je široce používán v elektrickém ovládání hydraulických systémů v zemědělství, stavebnictví a průmyslu. Joysticky 1, 2, 3 a 4 mají 2 nestabilní (pracovní) polohy a jednu stabilní (neutrální střední poloha). Monostabilní konstrukce, kdy se páka joysticku sama vrací do střední - neutrální polohy. Joystick 5 má všechny 2 pracovní polohy páky s integrovanou západkou. Bistabilní konstrukce, kdy páka joysticku zůstává vždy v nastavené pracovní poloze. Všechny joysticky mají pryžový těsnící kryt pro ochranu proti prachu, vodě a oleji. |

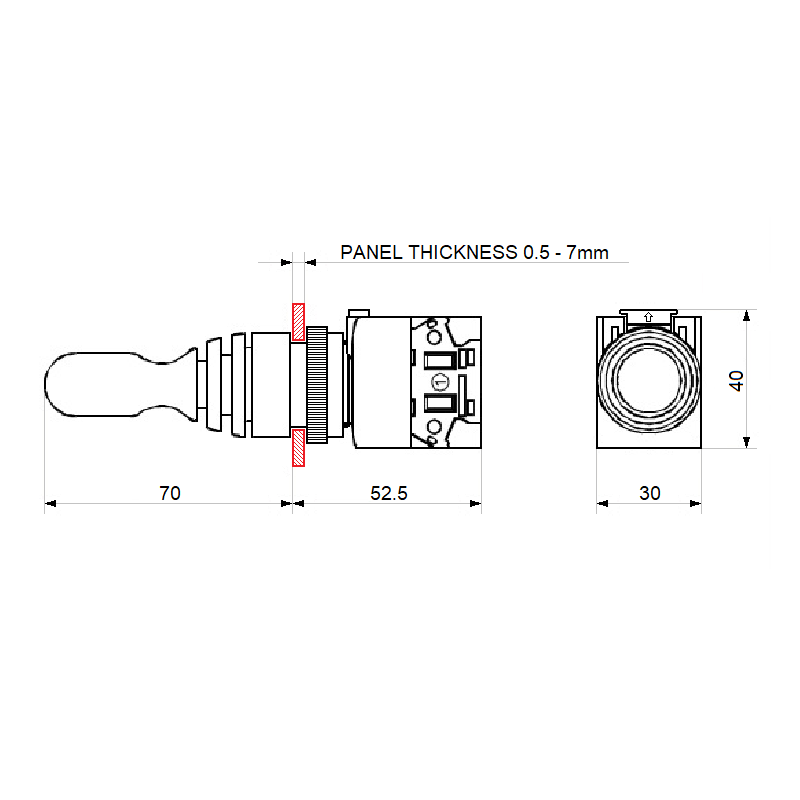

Technické údaje joysticku: |
|
Materiál páky: | Ocel |
Materiál krytu páky: |
Guma |
Jak funguje joystick 1, 2, 3 a 4: | Monostabilní (na pružině) |
Jak joystick 5 funguje: |
Bistabilní (západka) |
Počet pracovních pozic na každém joysticku: | 2 |
Kontaktní sestavy: | 2 x NO |
Zatížitelnost kontaktů AC: | 10A / 500V (při odporové zátěži) |
Izolační odpor min.: | 100MΩ |
Testovací napětí: | 2,2kV |
Mechanická odolnost: | ≥ 500,000 cyklů |
Elektrická životnost: |
≥ 50,000 cyklů |
Pracovní teplota: |
-25°C až +55°C |
Certifikáty: |
CE |
Technické údaje pouzdra: |
|

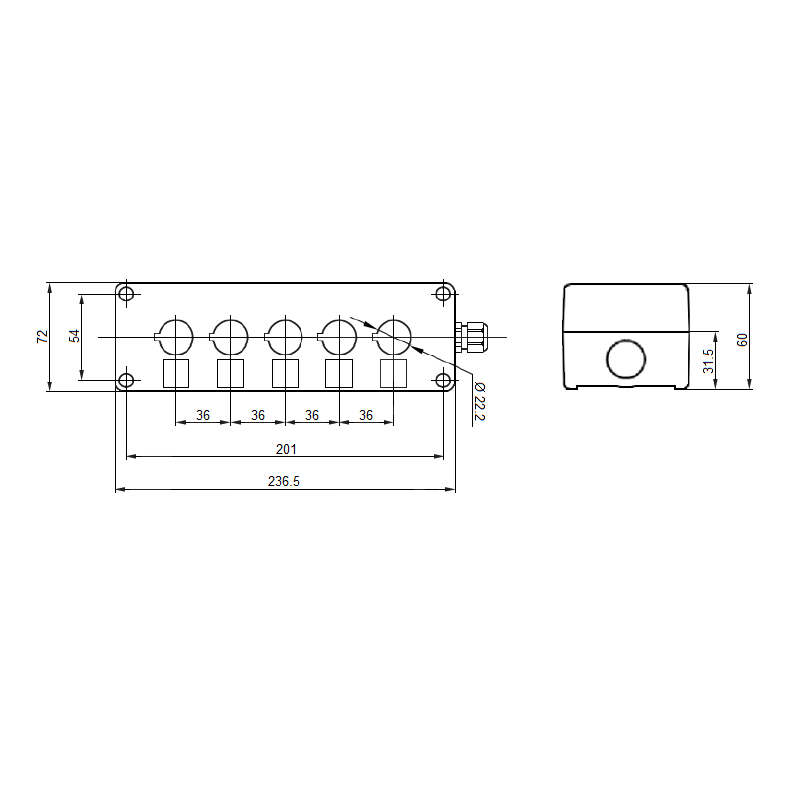

Rozměry pouzdra (mm): |
délka 236,5; šířka 72; výška 65 |
Montážní rozměry (mm): |
54 × 201 |
Domovní materiál: |
Plastický |
Barva pouzdra: |
bílý a černý |
Počet otvorů: |
5 |
Průměr otvoru: |
Ø 22 |
Další příslušenství: |
žláza PG13.5 |
Pracovní teplota: | -25 až 55°C |
Třída těsnosti: |
IP54 |
Certifikáty: |
CE |
