Servisní sada pro měření tlaku oleje a diagnostiku hydraulického systému. 400 bar manometr + 1000mm hadice s 1/4" NPTF připojením
Popis

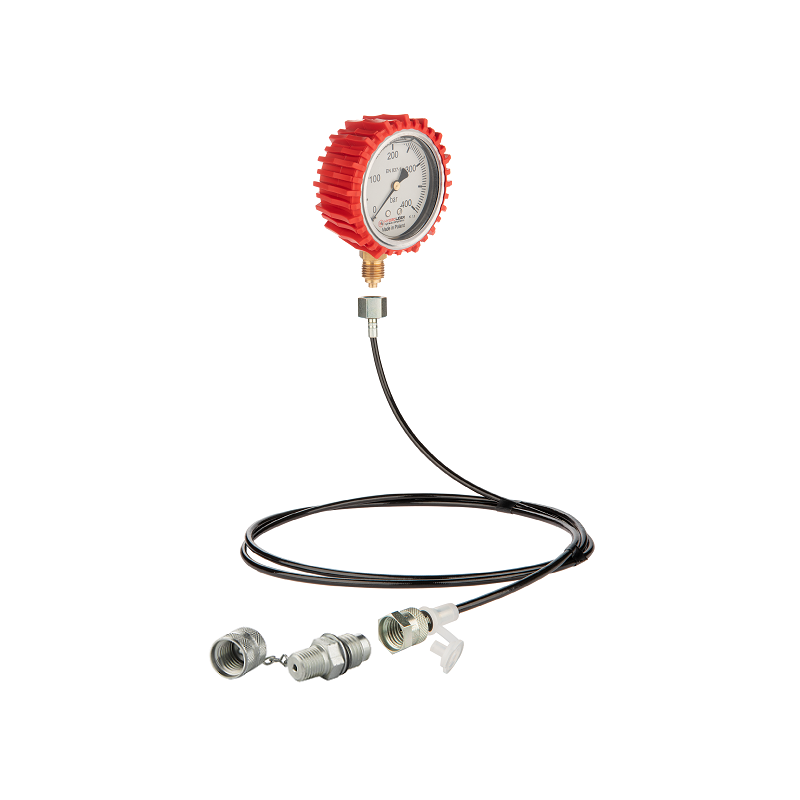

MĚŘICÍ SOUPRAVA S MANOMETREM 400 BARŮ
S 1M KABELEM A 1/4" NPTF SERVISNÍM PŘIPOJENÍM
Symbol: | 81.52.00.803.18.400 |
Výrobce dílů: | Hydrolider |

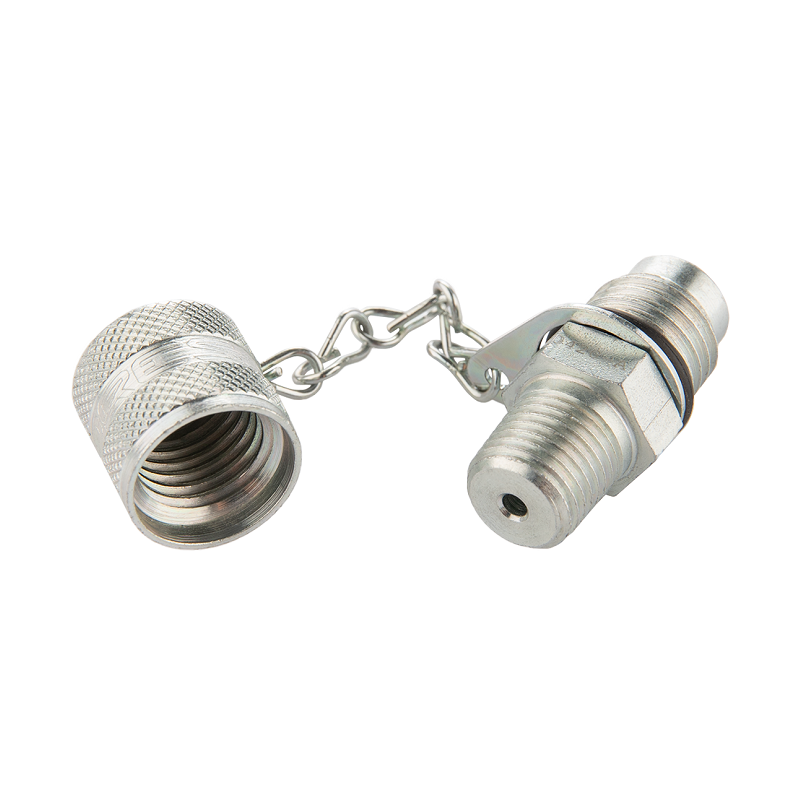

Aplikace: | Souprava je určena pro měření tlaku oleje v uzavřených hydraulických systémech, kde jsou podmínky pro vyvinutí hydraulického tlaku. Přípojka má závitový uzávěr s řetízkem pro ochranu před povětrnostními vlivy. Těsní spojení při odpojeném kabelu s měřicí soupravou. Toto řešení umožňuje trvale opustit spojení, i když je stroj pod tlakem a měřicí souprava je odpojena. |

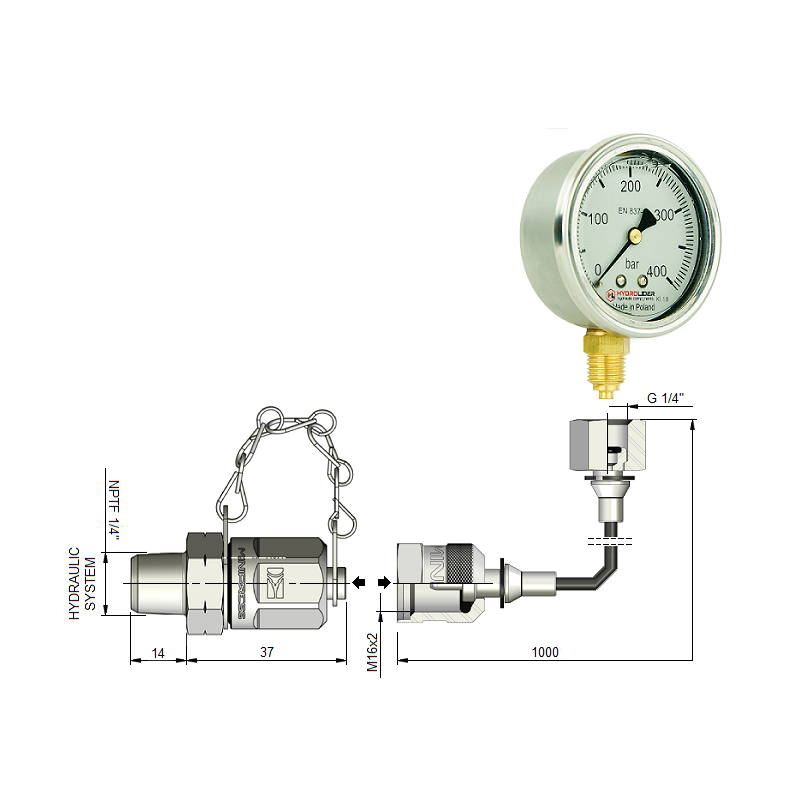

Závit spojující manometr s kabelem: | G1/4" s čelním těsněním |
Závit spojující hadici se servisní přípojkou: | M16x2 (systém MINIPRESS) |

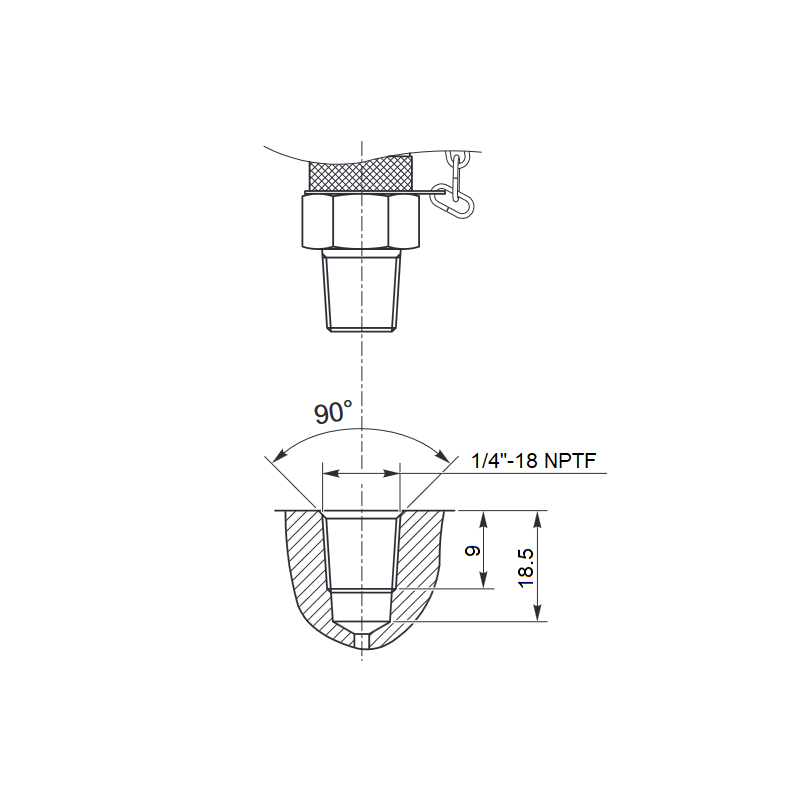

Připojovací závit na boku těla zařízení: | vnější závit NPTF 1/4" |

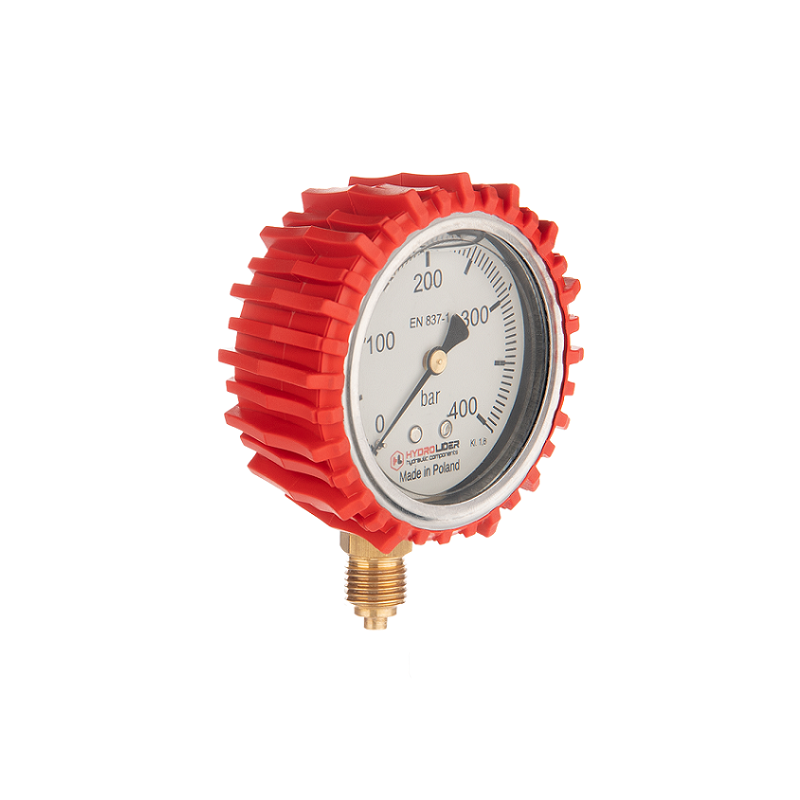

Průměr hodin: | 63 mm |
Rozsah měření: | 0 - 400 bar |
Třída přesnosti: | 1,6 |
Plnicí: | glycerín |
Místo připojení kabelu: | ze strany |
Materiál pouzdra: | nerezová ocel |
Sklenka: | mrazuvzdorný polykarbonát |
Pokrýt: | nerezová ocel |
Doplňková výbava: | gumový kryt |
Délka kabelu: | 1000 mm |
Vnější / vnitřní průměr hadice: | 5 mm / 2,2 mm |
Minimální poloměr ohybu: | 20 mm |
Maximální tlak: | 630 bar |
Trhací tlak: | 1890 bar |
Pracovní teplota: | -40°C až +100°C |
Materiál jádra: | termoplastický polyester |
Materiál opletení: | aramidové vlákno (Kevlar) |
Materiál potahu: | polyuretan odolný proti oděru |
Materiál pro připojení: | nerezová ocel |
