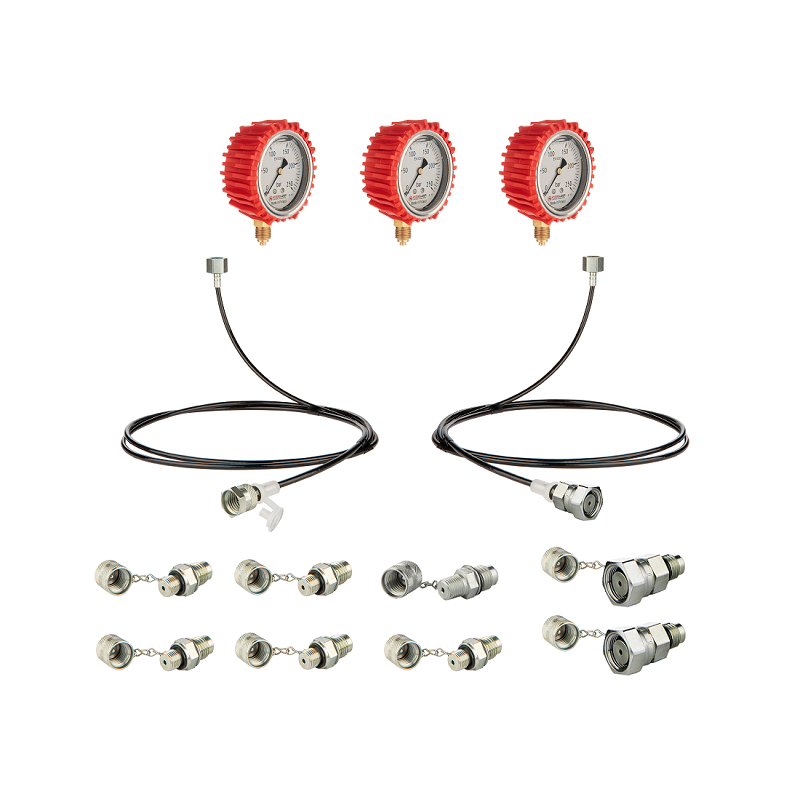

Servisní sada pro měření tlaku oleje a diagnostiku hydraulického systému. Tři manometry 160 bar, 250 bar a 400 bar + dvě 1000mm hadice + sada 9 přípojek
Popis
MĚŘICÍ SOUPRAVA SE TŘEMI MANOMETRY
SE DVĚMA KABELY A SADA SERVISNÍCH PŘIPOJENÍ
Symbol: | 81.52.00.805.3.2000 |
Výrobce dílů: | Hydrolider |
Aplikace: | Souprava je určena pro měření tlaku oleje v uzavřených hydraulických systémech, kde jsou podmínky pro vyvinutí hydraulického tlaku. Přípojky mají závitový uzávěr s řetízkem pro ochranu před povětrnostními vlivy. Krytka utěsňuje spojení při odpojeném kabelu s měřicí soupravou. Toto řešení umožňuje trvale opustit spojení, i když je stroj pod tlakem a měřicí souprava je odpojena. |

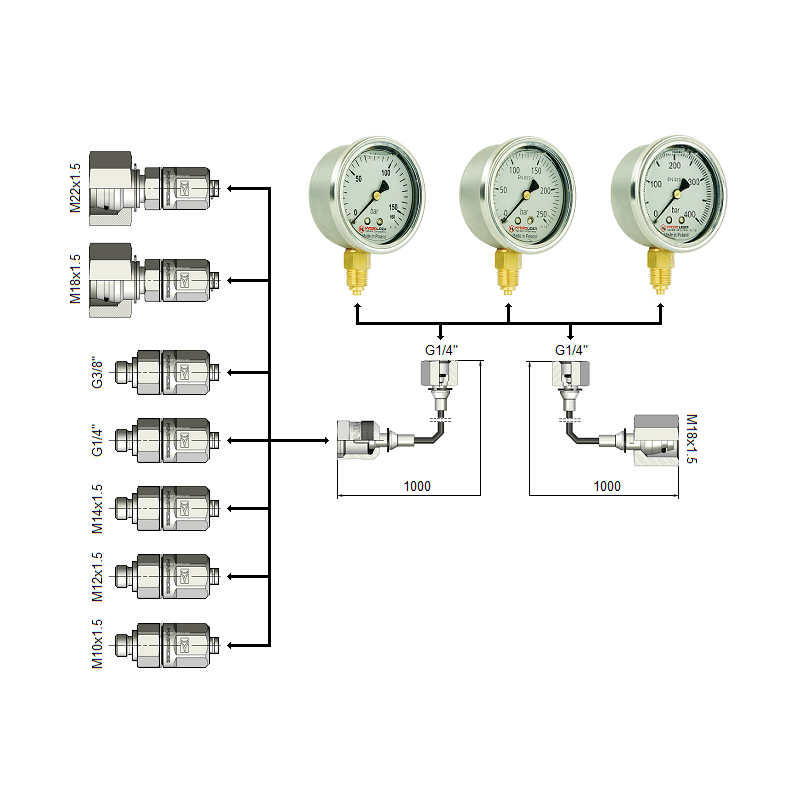

Závit spojující manometr s vodiči: | G1/4" s čelním těsněním |
Závitové propojovací kabely se servisními přípojkami: | M16x2 (systém MINIPRESS) |
Závity propojovací sady ze strany těla zařízení: | vnější závit s ED těsněním |

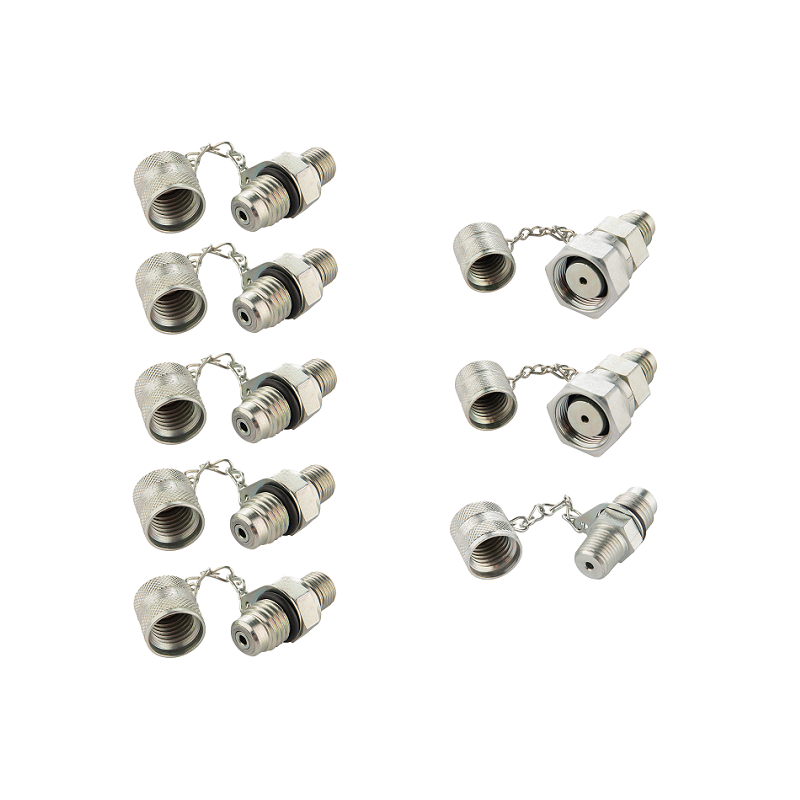

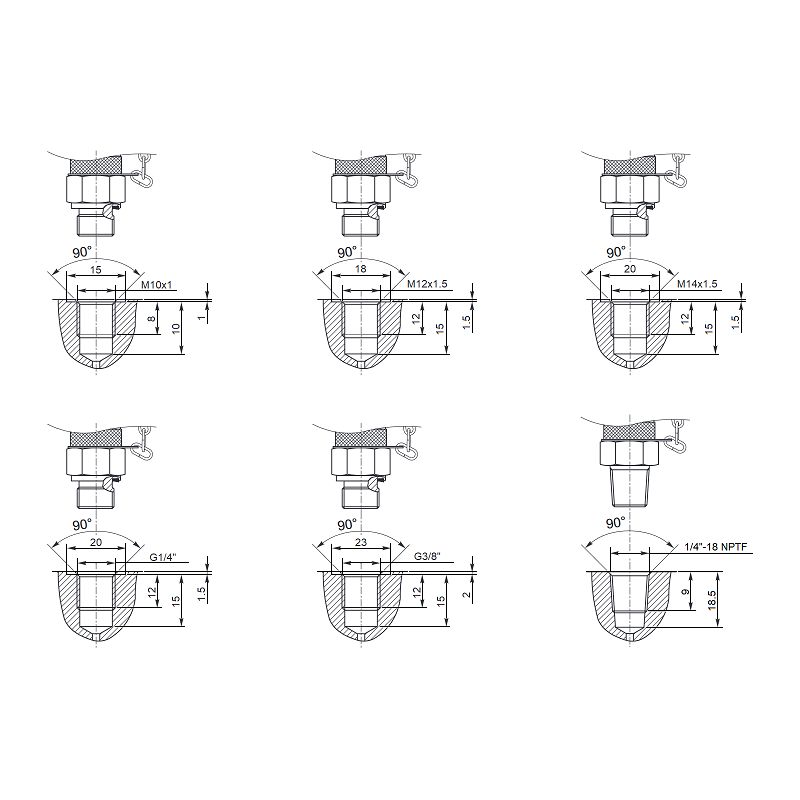

Servisní připojení: | M10x1, M12x1.5, M14x1.5, G1/4", G3/8", DKOL M18x1.5, DKOL M22x1.5, NPTF 1/4" |

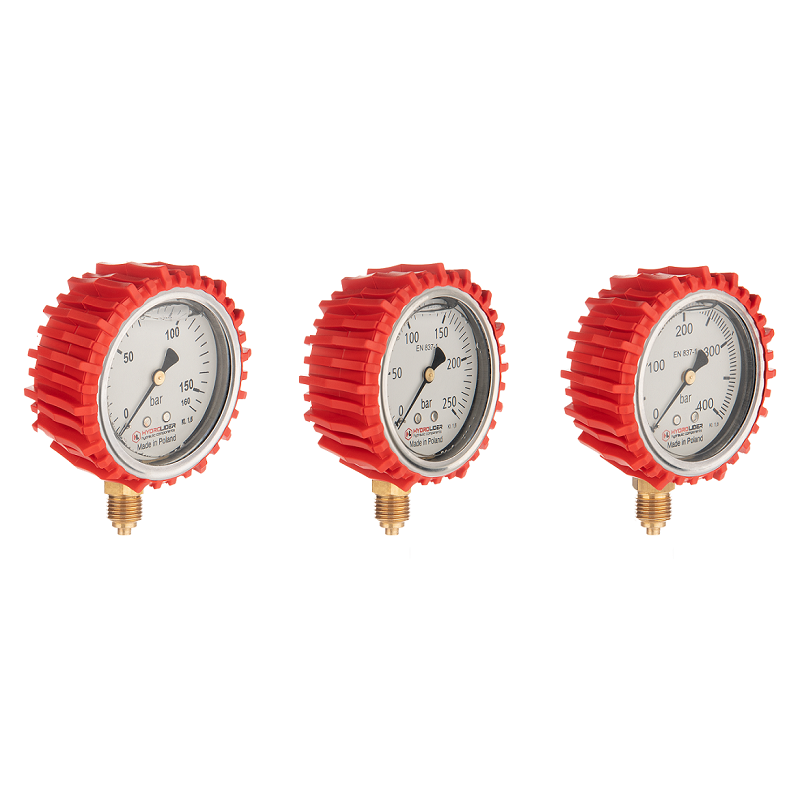

Průměr hodin: | 63 mm |
Rozsah měření: | 0 - 160 bar, 0 - 250 bar, 0 - 400 bar |
Třída přesnosti: | 1,6 |
Plnicí: | glycerín |
Místo připojení kabelu: | ze strany |
Materiál pouzdra: | nerezová ocel |
Sklenka: | mrazuvzdorný polykarbonát |
Pokrýt: | nerezová ocel |
Doplňková výbava: | gumový kryt |
Délka kabelu: | 1000 mm |
Vnější / vnitřní průměr hadice: | 5 mm / 2,2 mm |
Minimální poloměr ohybu: | 20 mm |
Maximální tlak: | 630 bar |
Trhací tlak: | 1890 bar |
Pracovní teplota: | -40 °C až +100 °C |
Materiál jádra: | termoplastický polyester |
Materiál opletení: | aramidové vlákno (Kevlar) |
Materiál potahu: | polyuretan odolný proti oděru |
Spojovací materiál: | nerezová ocel |
